骰子六面视觉检测方案

时间:2018-11-15


深圳市思普泰克科技有限公司——色子六面视觉检测设备方案

一:检测内容及要求


检测内容:

               1:底部正光检测表面外观

               2:侧面背光检测表面外观

               3:侧面正光检测表面外观

               4:侧面正光检测表面外观

               5:侧面正光检测表面外观

               6:侧面正光检测表面外观

               7:顶部正光检测表面外观

               8:侧面背光检测表面外观


注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量 200件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构


整体构成:尺寸:  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 8套,6个正面正光,2个侧面背光

5:工业镜头: 6套FA镜头,2个远心镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

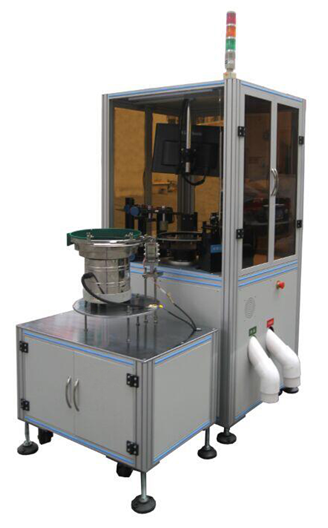

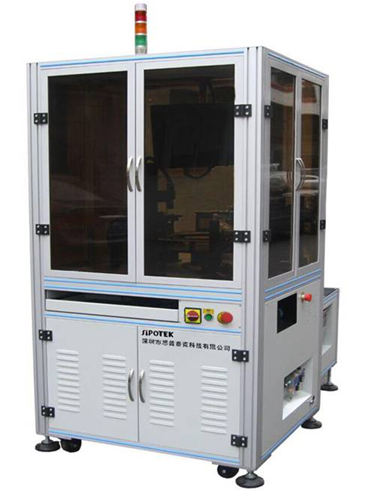

二.1: 设备外观3D立体图

三:1底部正光检测方式

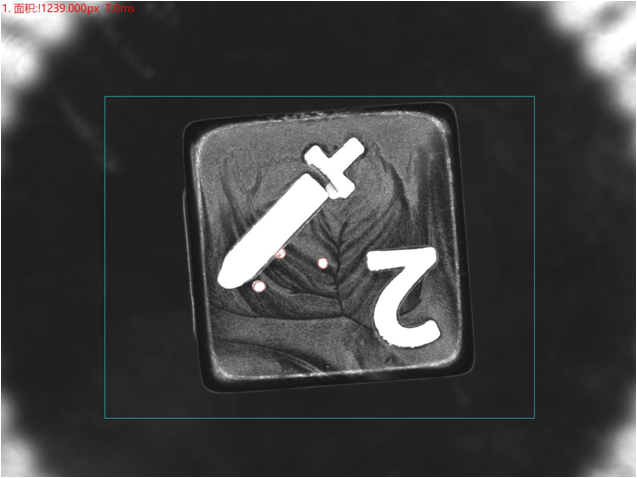

底部检测不良品分析图(多油):NG

三:1底部正光检测方式

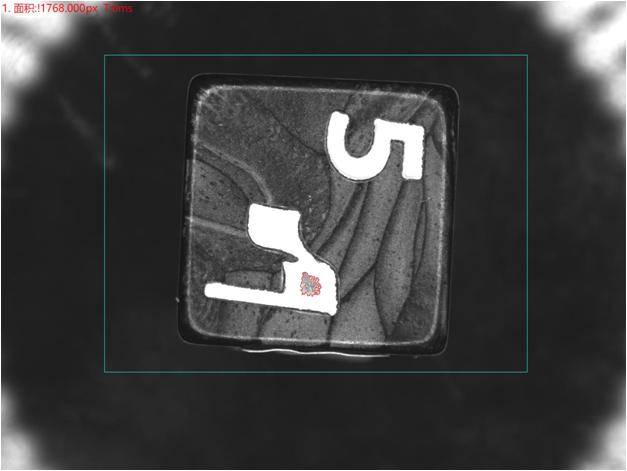

底部检测不良品分析图(缺角):NG

三:1底部正光检测方式

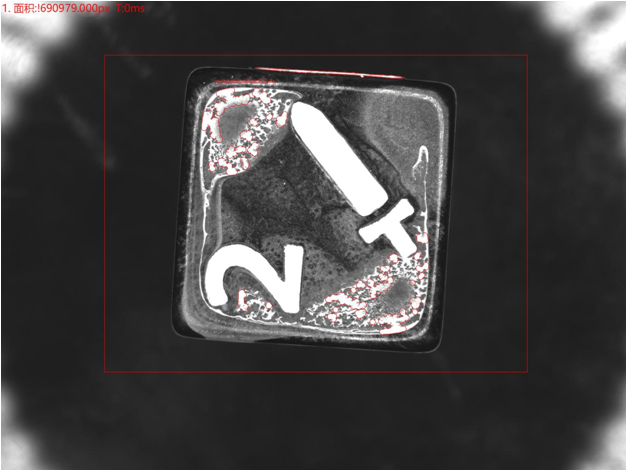

底部检测不良品分析图(缺油):NG

三:1底部正光检测方式

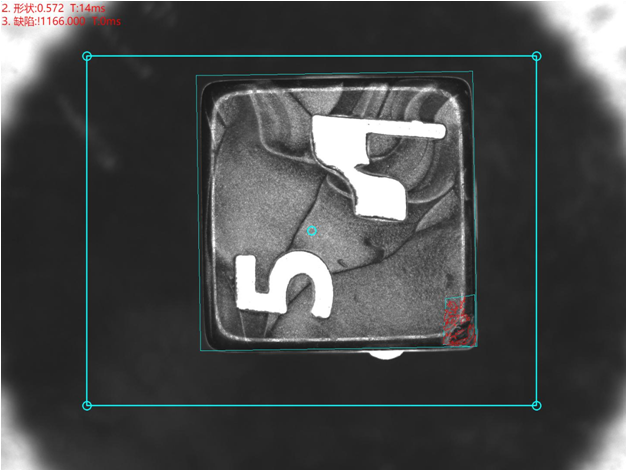

底部检测不良品分析图(缩水):NG

三:1底部正光检测方式

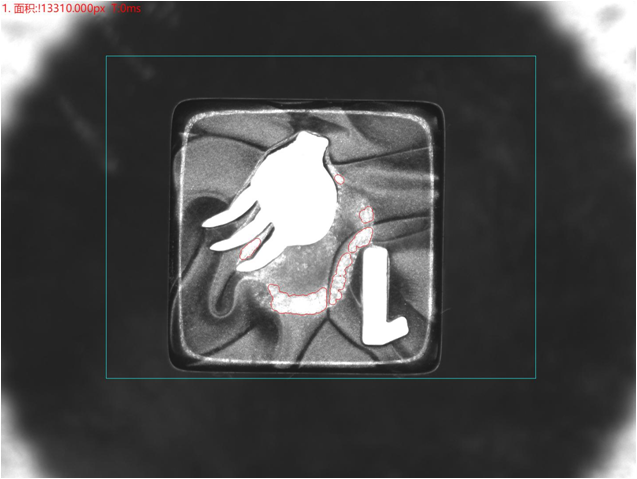

底部检测不良品分析图(粘连):NG


...................................

六面都可检测,完整方案可咨询深圳市思普泰克科技有限公司www.sipotek.com



四.系统安装要求:


设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V,50Hz,  耗电<1KVA
