圆形五金配件机器视觉检测方案

时间:2018-08-27


圆形五金配件机器视觉检测方案_深圳市思普泰克科技有限公司

思普泰克专注机器视觉检测13年,应用领域广,有很多检测方案。
更多机器视觉检测方案可咨询思普泰克:130 7781 9519

一:检测内容及要求

检测工件面积:

               整体高度4*2.5mm的圆柱形样件的检测

检测内容:

               1:底部检测边缘切口、有无孔、直径

               2:侧面检测总高度

               3:顶部检测直径、有无孔

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量200-400(根据样件送料速度)

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19

4:工业相机: 3,底部与顶部检测直径、有无孔、边缘切口。侧面检测高度

5:工业镜头: 3FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)

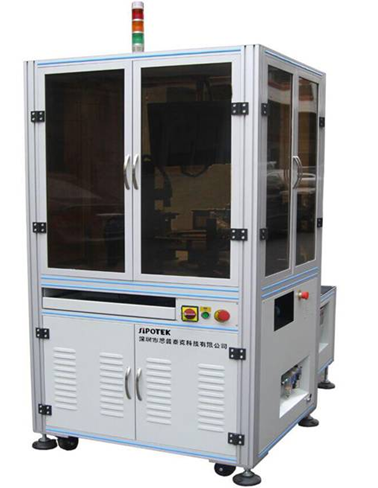

.1: 设备外观3D立体图

三:底部检测方式

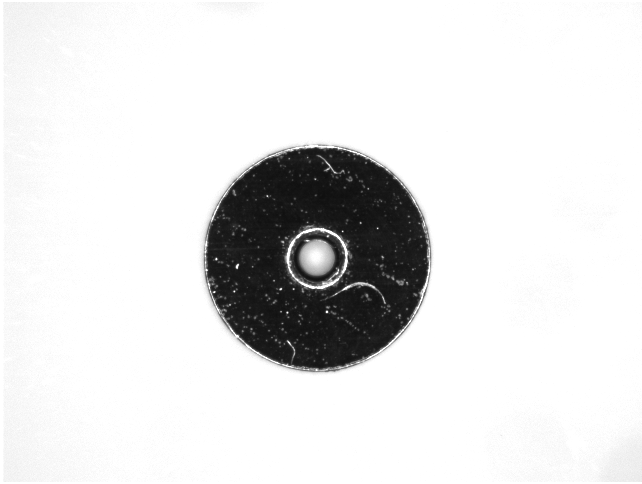

底部检测效果原图:

三:底部检测方式

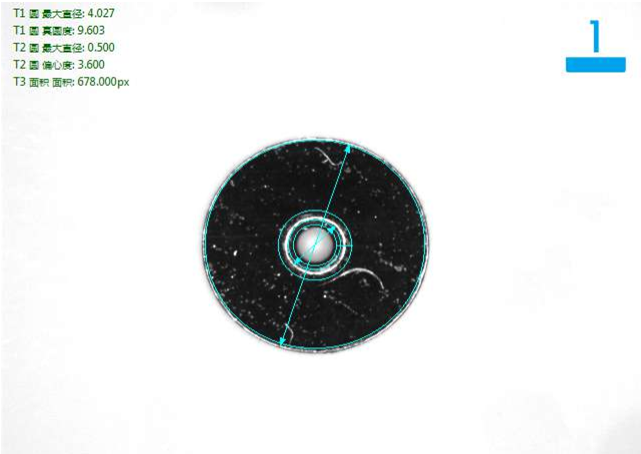

底部检测良品分析图:OK


三:底部检测方式

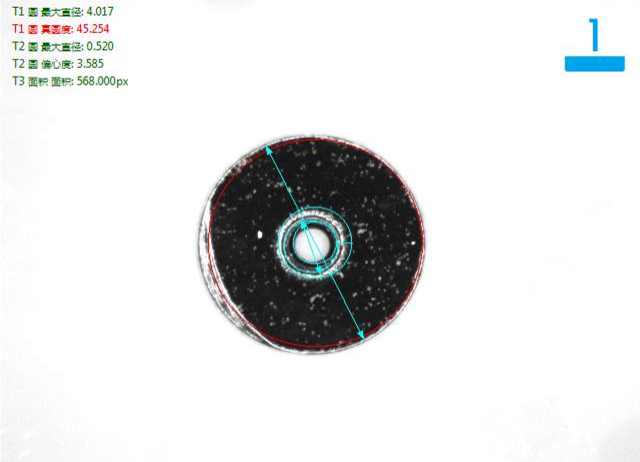

底部检测边缘切口不良品分析图:NG

三:1底部检测方式

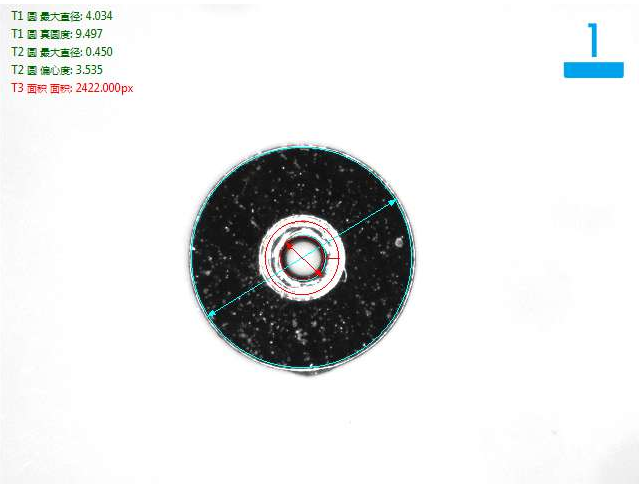

底部检测内孔过大不良品分析图:NG


三:1底部检测方式

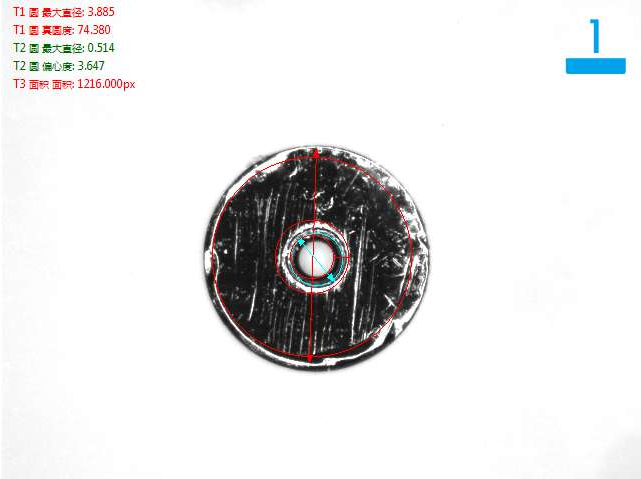

底部检测破损不良品分析图:NG


三:2侧面检测方式

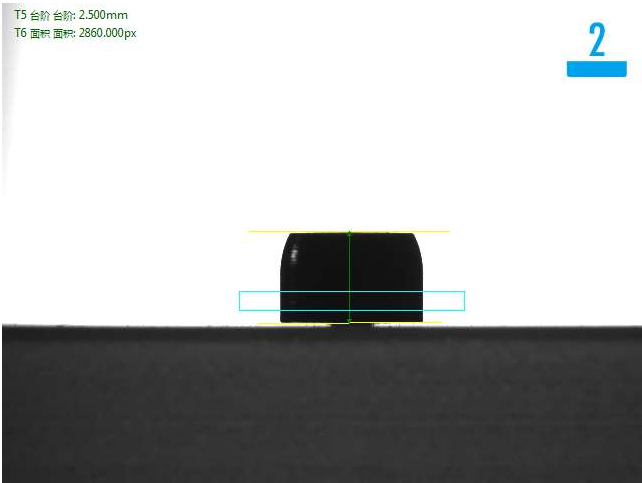

侧面检测良品分析图:OK


三:2侧面检测方式

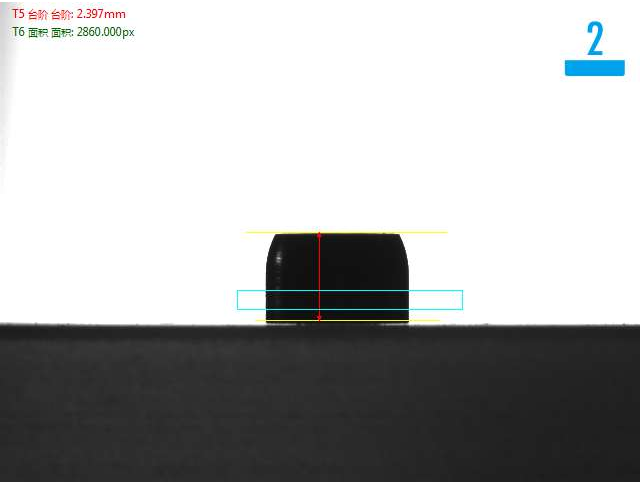

侧面检测高度不良品分析图:NG


三:3顶部检测方式

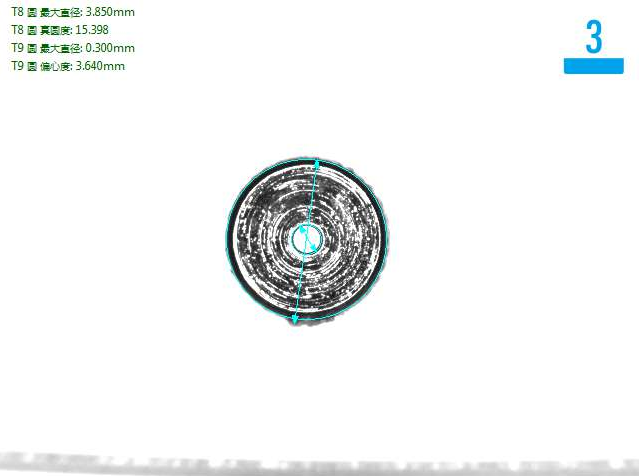

顶部检测良品分析图:OK


.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V50Hz,  耗电<1KVA



以上就是圆形五金配件机器视觉检测方案,详细请咨询思普泰克:13077819519
