精密五金

金属盖视觉检测设备方案

时间:2018-10-26


一:检测内容及要求


检测内容:

               1:底部检测表面外观

               2:顶部检测变形



注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量 250-350件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

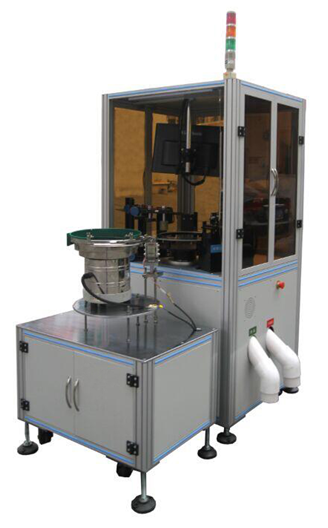

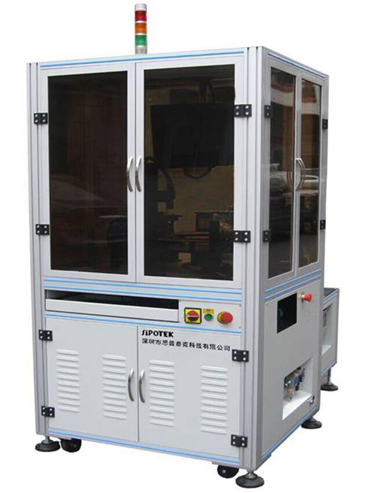

二.1: 视觉检测设备外观3D立体图

三:1 底部正光检测方式

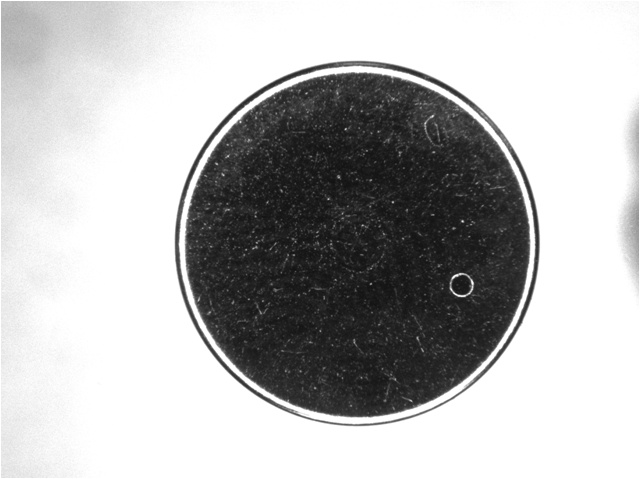

底部检测效果原图:

三:1 底部正光检测方式

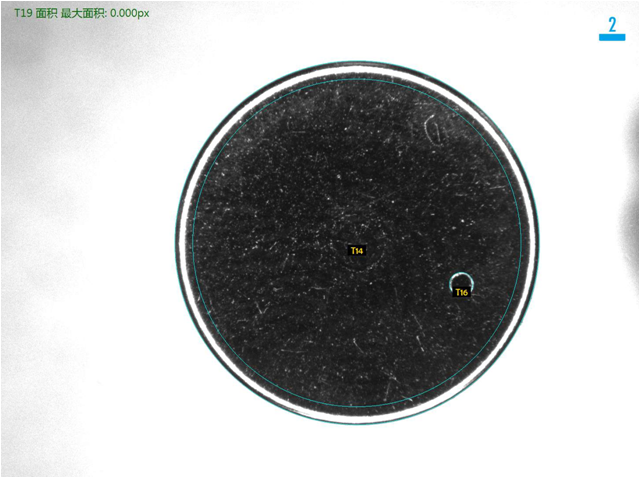

底部检测良品分析图:OK

三:1 底部正光检测方式

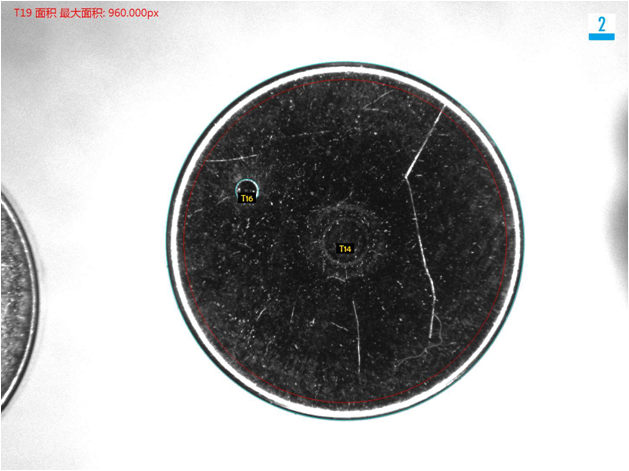

底部检测不良品分析图(底部划伤):NG

三:1 底部正光检测方式

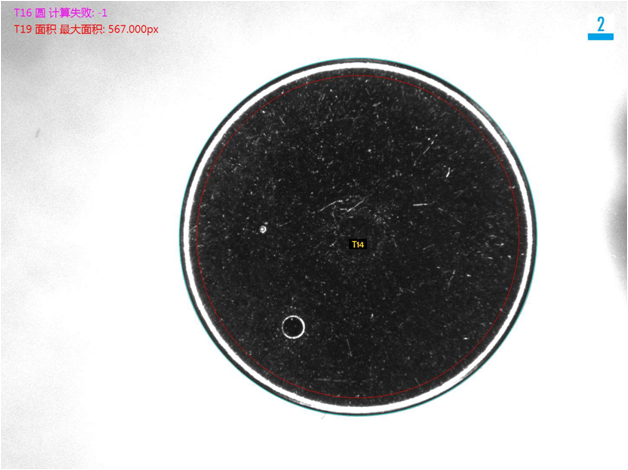

底部检测不良品分析图(底部压伤):NG

三:2 顶部正光检测方式

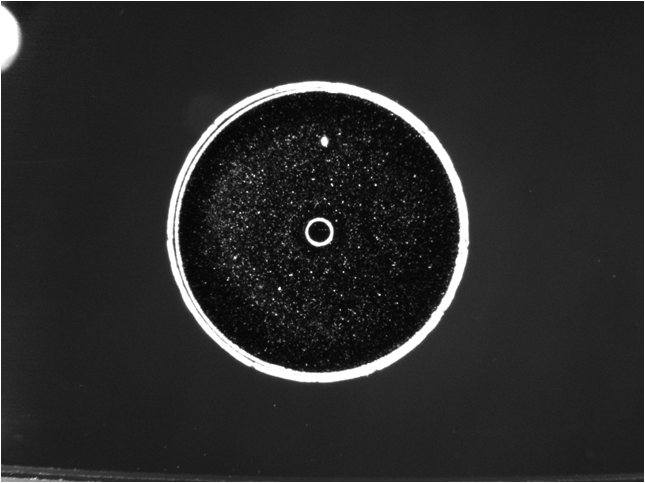

顶部检测效果原图:

三: 2 顶部正光检测方式

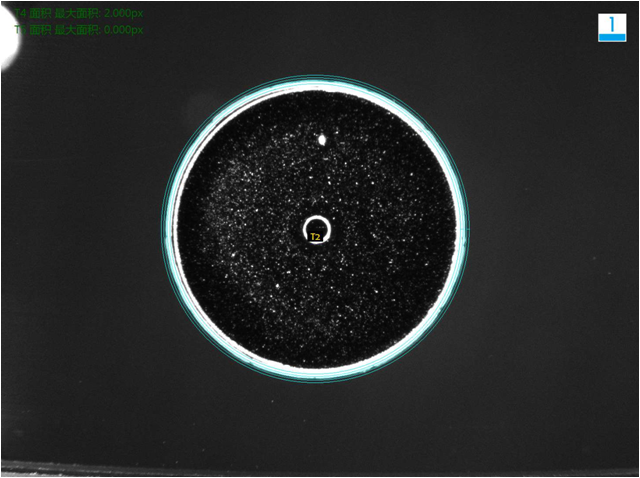

顶部检测良品分析图:OK

三: 2 顶部正光检测方式

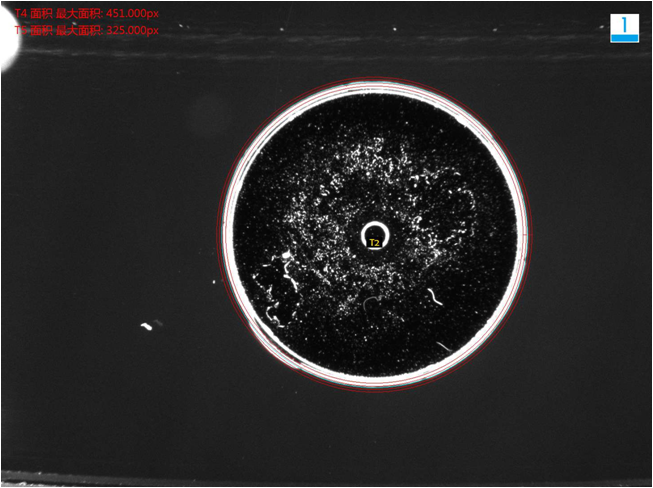

顶部检测不良品分析图(正面变形):NG

四.系统安装要求:


设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V,50Hz,  耗电<1KVA

以上为深圳市思普泰克科技有限公司金属盖视觉检测设备方案,详情可访问思普泰克官方网站http://www.sipotek.com/

或致电130 778 19519
