电池盖帽机器视觉检测方案

时间:2018-09-04


电池盖帽机器视觉检测方案

一:检测内容及要求

检测工件面积:

      直径18mm*高度5mm的整体样件的外观测

检测内容:

               1:底面检测焊点、油污

               2:连接片外观和内胶圈有无

               3:检测断、多胶水

               3:顶部检测焊点发黑、刚帽外观



注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量200-400(根据样件送料速度)

分工段进行:按照检测内容细分检测步骤.


二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19

4:工业相机: 4,底部检测连接片外观、焊点。断、多胶水。顶部检测焊点发黑  、刚帽外观

5:工业镜头:4FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)

.1: 设备外观3D立体图

机器视觉检测设备

三:底部面检测方式

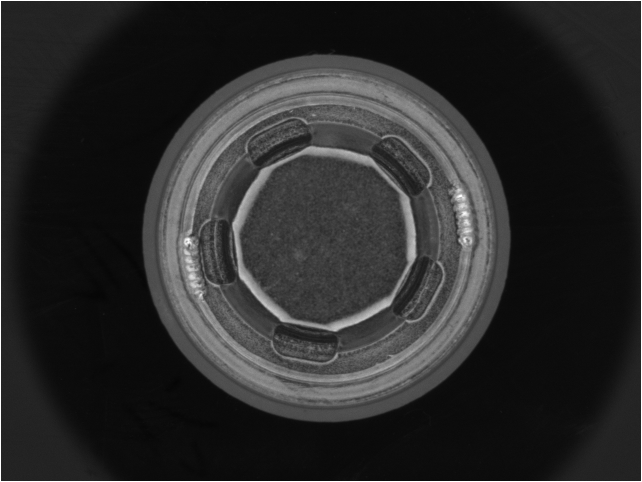

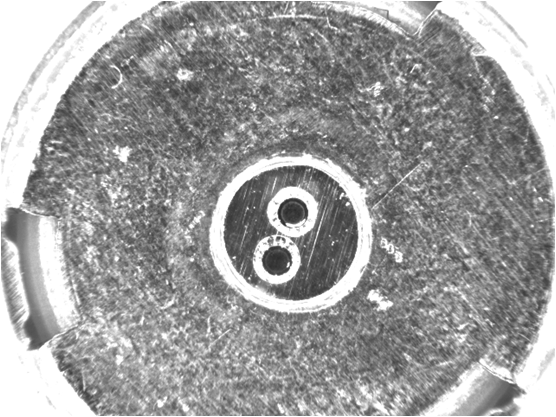

底部检测效果原图:
机器视觉检测方案

三:底部检测方式

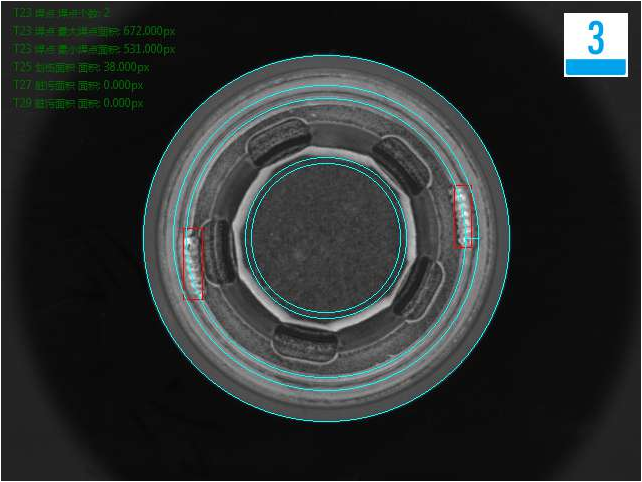

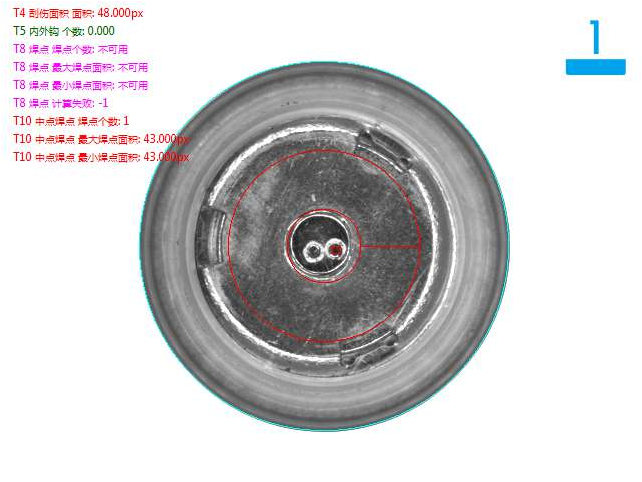

底部检测良品分析图:OK

机器视觉检测方案

三:底部检测方式

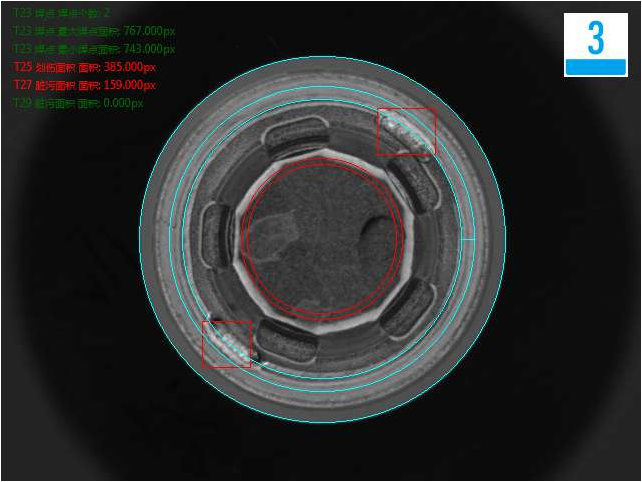

底部检测铁片装歪、偏心不良品分析图:NG

机器视觉检测方案

三:底部检测方式


底部检测连接片不良品分析图:NG

机器视觉检测方案

三:底部检测方式


底部检测连接片划伤不良品分析图:NG

机器视觉检测方案

三:底部检测方式


底部检测内层没有小胶圈不良品分析图:NG

机器视觉检测方案

三:2底面检测方式

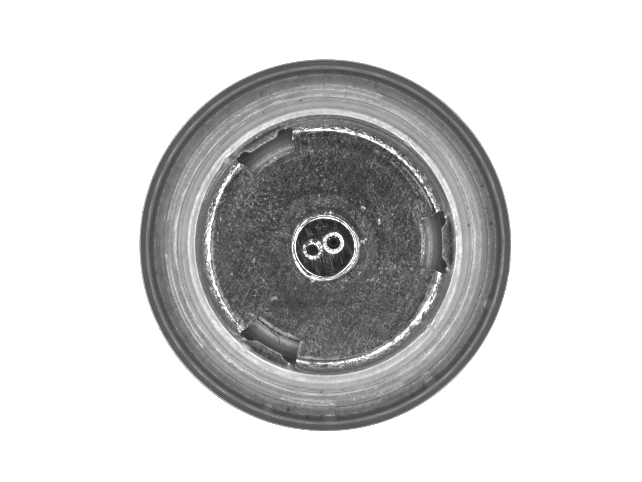

底面检测效果原图:机器视觉检测方案

三:2底面检测方式

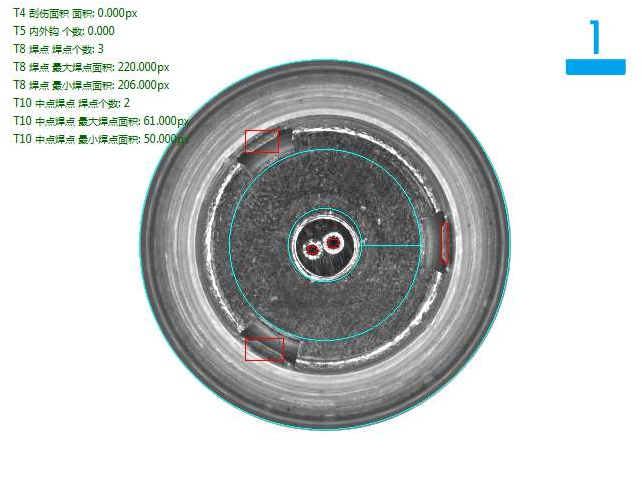

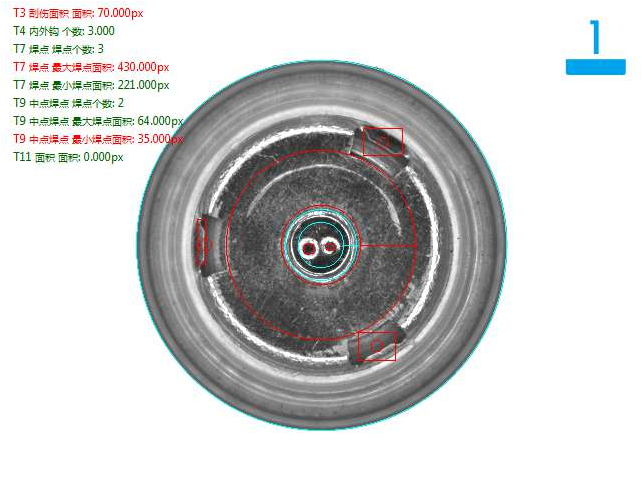

底面检测良品分析图:OK

机器视觉检测方案

三:2底部检测方式

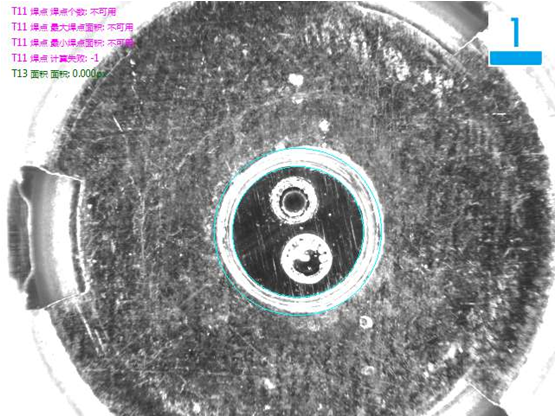

底部检测穿孔不良品分析图:NG

机器视觉检测方案

三:底部检测方式

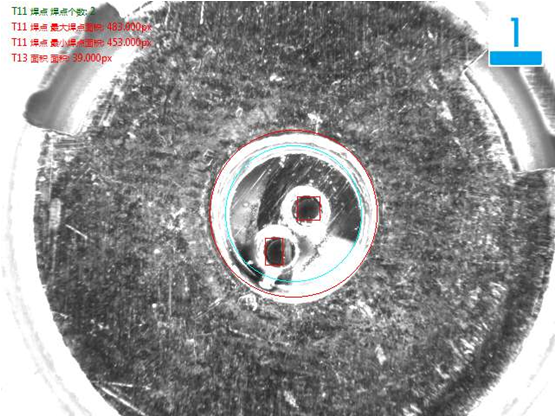

底部检测油污不良品分析图:NG

机器视觉检测方案

三:底面检测方式

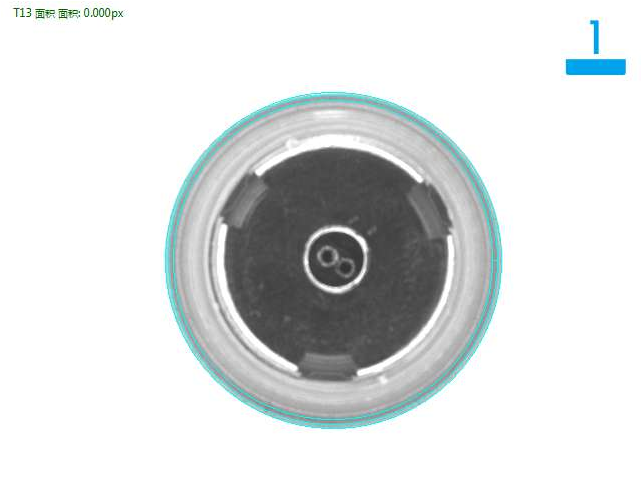

底面检测良品分析图:OK

机器视觉检测方案

三:底部检测方式

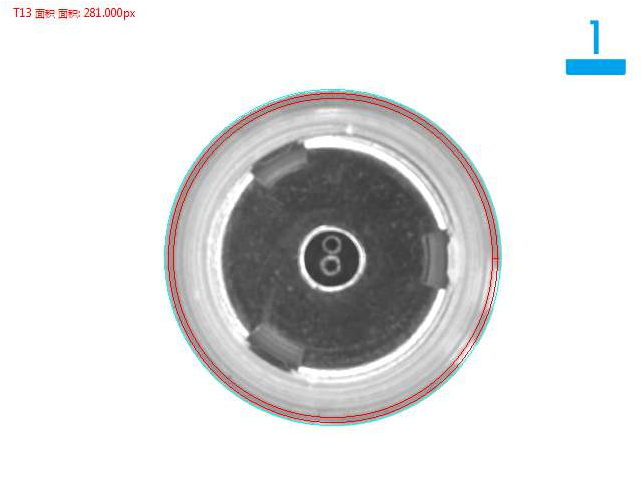

底部检测断胶水不良品分析图:NG

机器视觉检测方案

三:底部检测方式


底部检测断胶水不良品分析图:NG

机器视觉检测方案

三:顶部检测方式


顶部检测效果原图:

机器视觉检测方案

三:顶部检测方式


顶部检测刚帽不良品分析图:NG

机器视觉检测方案

三:顶部检测方式


顶部检测黑点不良品分析图:NG

机器视觉检测方案

.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V50Hz,  耗电<1KVA,气压0.35~0.7MPa

以上是电池盖帽(带蓝边)机器视觉检测方案,想要了解更多欢迎拨打思普泰克咨询热线130 7781 9519
