塑胶件外观筛选机应用案例

时间:2019-01-12


塑胶件外观筛选机应用案例——深圳市思普泰克科技有限公司

一:检测内容及要求

检测工件面积:

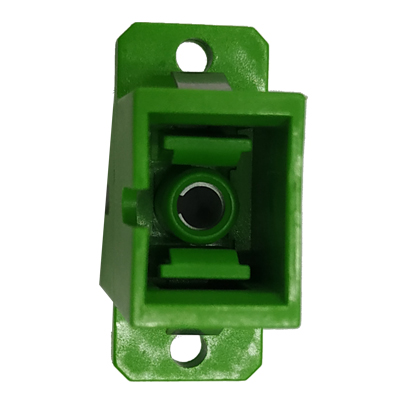

               长10mm*宽13mm*高27mm的样件的内卡位检测

检测内容:

               1:底面检测卡角毛刺、破损

               2:底面检测圆柱有无、破损

               3:侧面检测有无毛刺、装偏

               4:侧面检测有无毛刺、装偏

               5:顶部检测卡角毛刺、破损

               6:顶部检测圆柱有无、破损

 注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量200-400件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

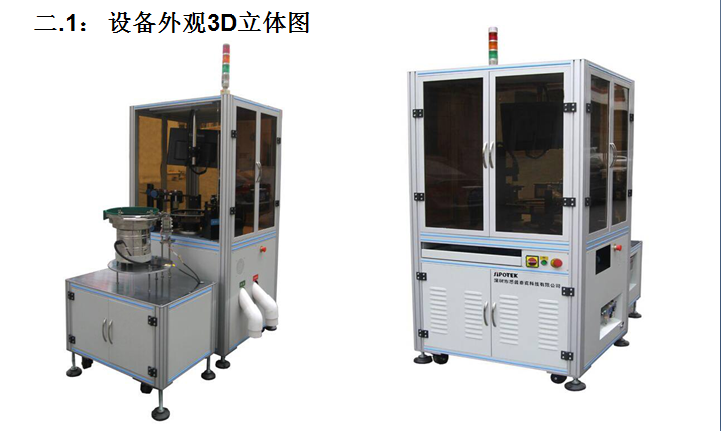

二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 6套,分别底面正光两个、侧面两个正光,顶部正光两个。

5:工业镜头: 4个FA工业镜头,2个2倍可调远心镜头。

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

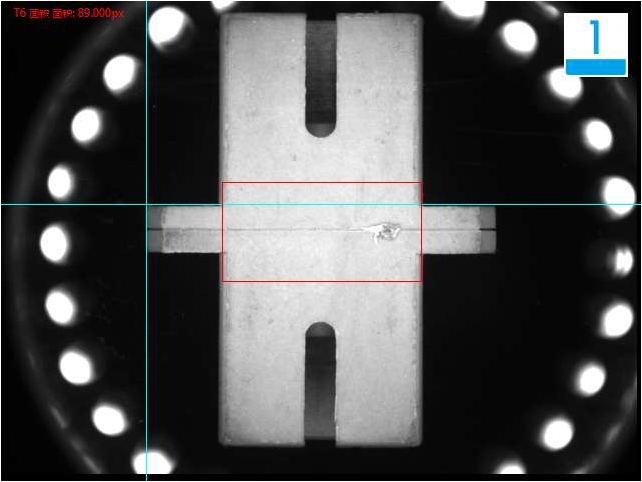

三:1 底部检测方式

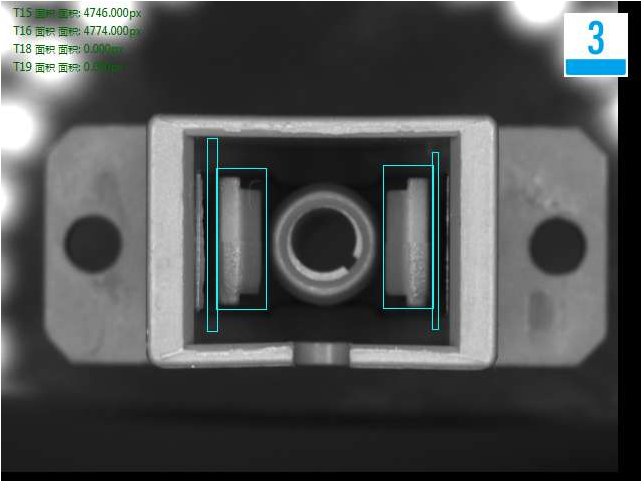

底部检测良品效果分析图:  OK

三:1 底部检测方式

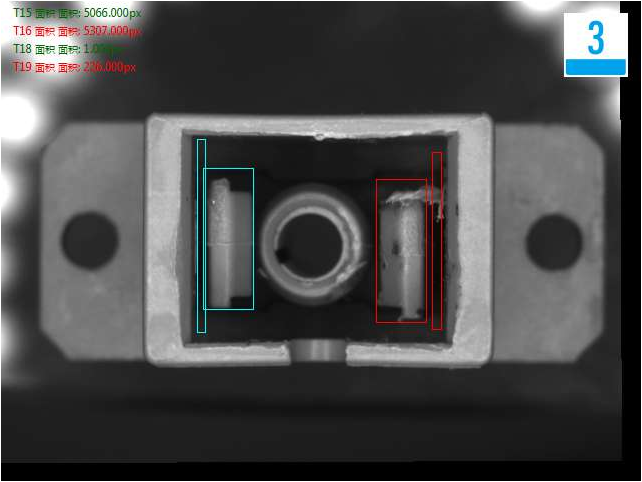

底部检测卡位毛刺不良分析图:NG

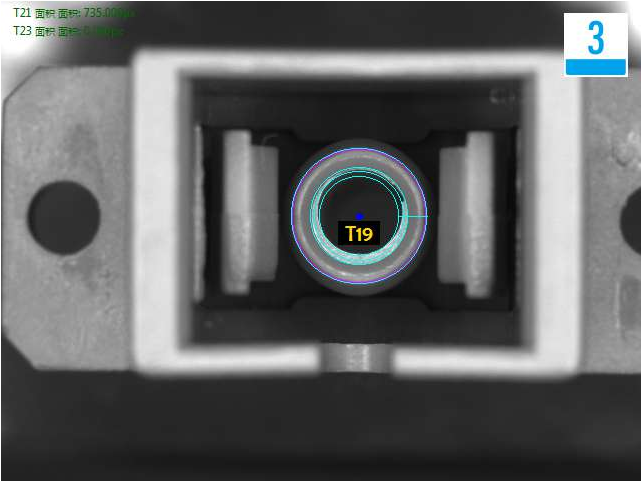

三:2 底部检测方式


底部检测良品效果分析图:  OK

三:2 底部检测方式

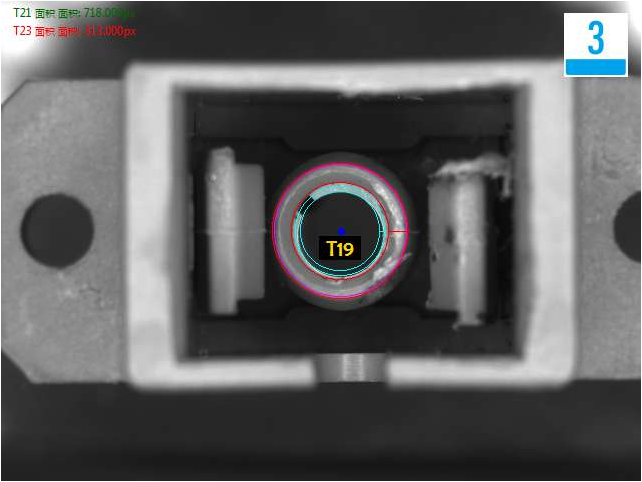

底部检测圆柱毛刺不良分析图:NG

三:2 底部检测方式

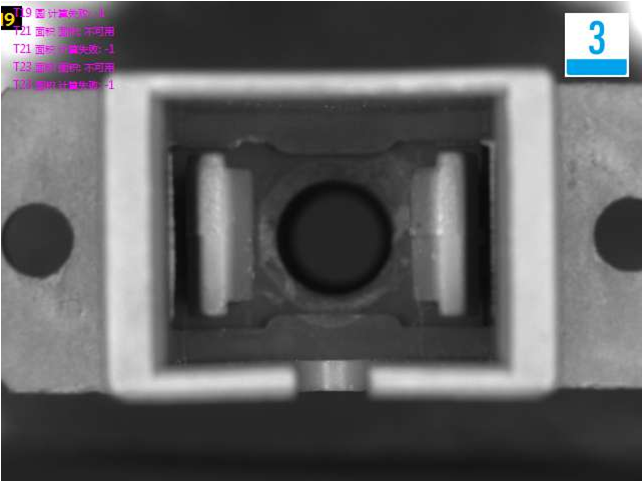

底部检测圆柱断裂不良分析图:NG

三:3 侧面检测方式

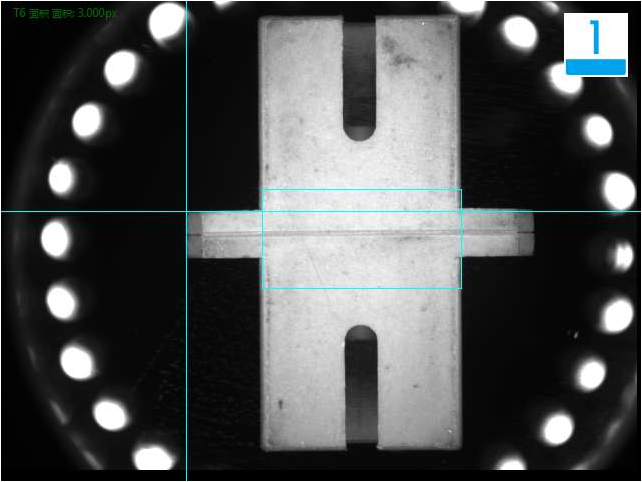

侧面检测良品效果分析图:  OK

三:3 侧面检测方式


侧面检测毛刺不良分析图:NG


.................


四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V,50Hz,  耗电<1KVA


更多外观筛选机应用案例欢迎咨询思普泰克www.sipotek.com
