线圈外观筛选机——深圳市思普泰克科技有限公司

一：检测内容及要求

检测工件面积：

             直径18mm*高度3.8mm的样件的外观检测

检测内容：

               1:底面检测磁板崩裂

               2:侧面检测线圈脱落、粘贴不良

               3:顶部检测露铜（配同轴光）

               4:顶部检测脏污（配环形光）

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量80-150件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸：  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机:4套,底部一个，侧面一个，顶部两个

5:工业镜头:4套FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(皮带送料、皮带下料)。

二.1： 设备外观3D立体图

三：1 底部检测方式

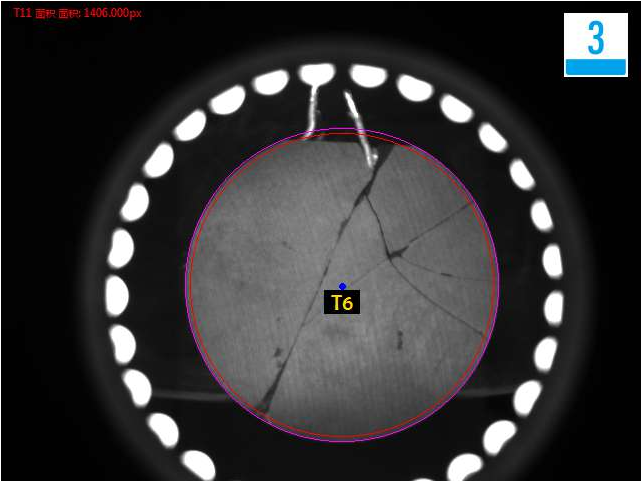

底部检测崩裂不良品分析图:NG

三：2侧面检测方式

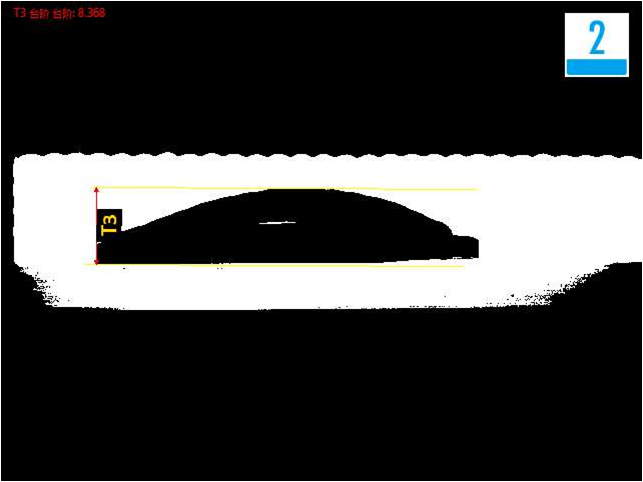

侧面检测粘贴不良分析图:NG

三：2侧面检测方式

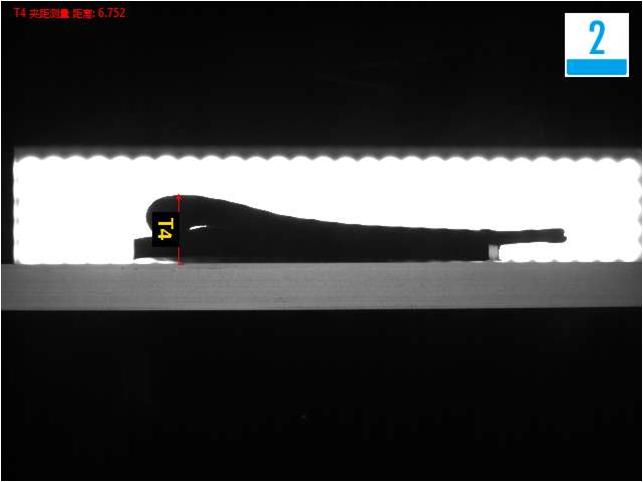

侧面检测线圈脱落不良分析图:NG

三：3顶部检测方式（一）

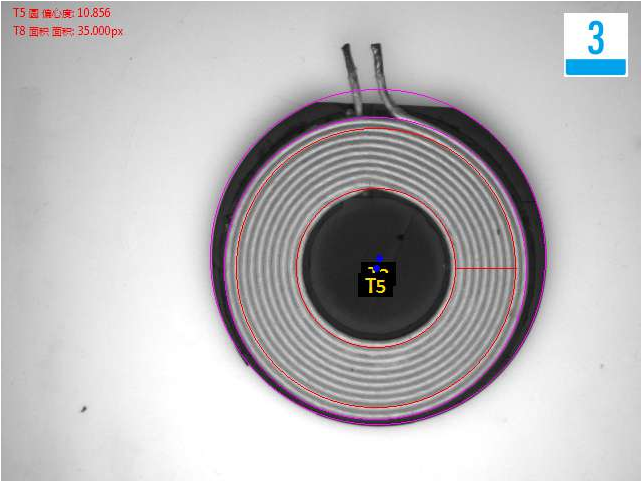

顶部检测线圈偏移、脏污不良品效果分析图:

三：3顶部检测方式（二）

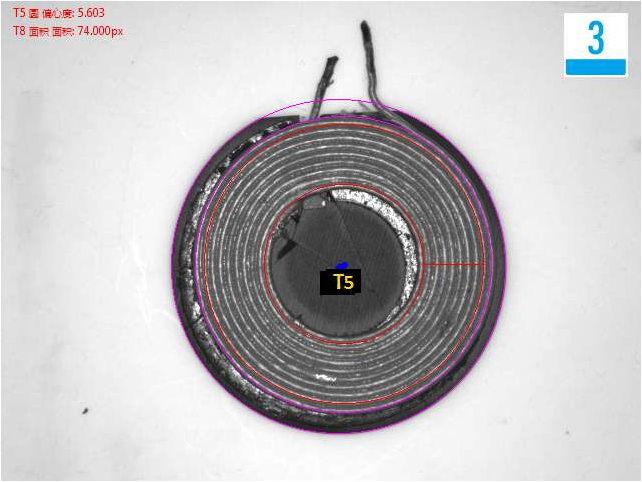

顶部检测线圈偏移、露铜不良品效果分析图:

四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：     交流220V，50Hz，  耗电＜1KVA，气压0.35～0.7MPa
