小五金件机器视觉检测方案

时间:2018-08-27


小五金件机器视觉检测方案_深圳市思普泰克科技有限公司。思普泰克专注机器视觉检测13年,有无数检测案例。

欢迎前来获取免费方案,咨询热线:130 7781 9519


一:检测内容及要求

检测工件面积:

             长度2mm*宽度2.48mm*高度3.08mm的整体样件的外观检测

检测内容:

               1:正面检测各个尺寸

               2:左侧面检测各个尺寸

               3:正面检测堵孔及划伤



注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量300-500(根据样件送料速度)

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19

4:工业相机: 3,正侧面检测各个尺寸左侧面检测各个尺寸。正侧面检测堵孔及划伤。

5:工业镜头:3FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)

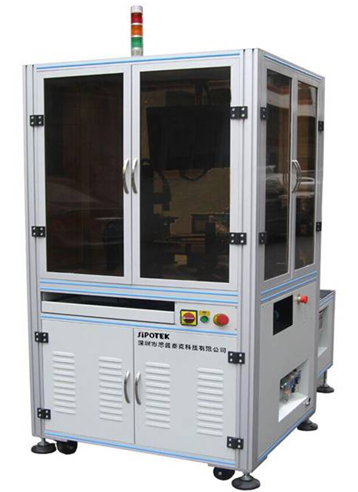

.1: 设备外观3D立体图



三:正面部面检测方式

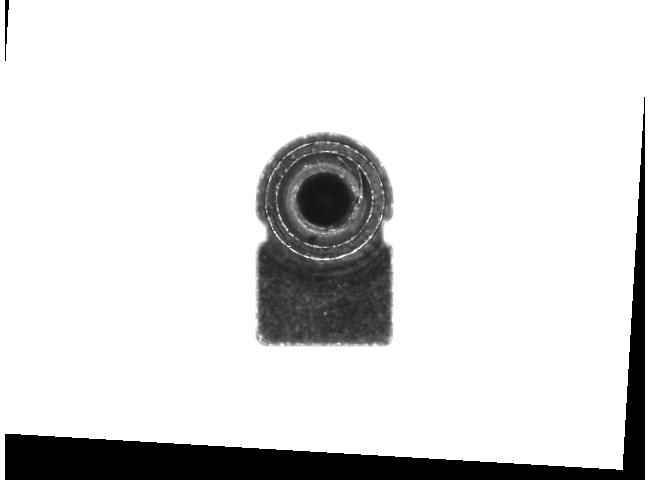

正面检测效果原图:



三:正面检测方式

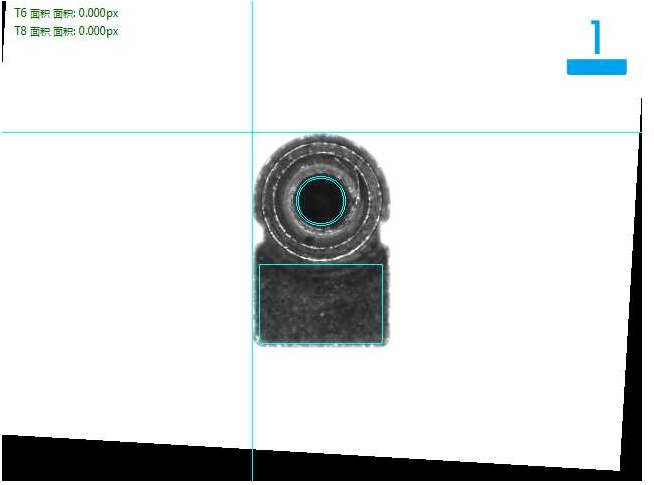

正面检测良品分析图:OK

三:2侧面面检测方式

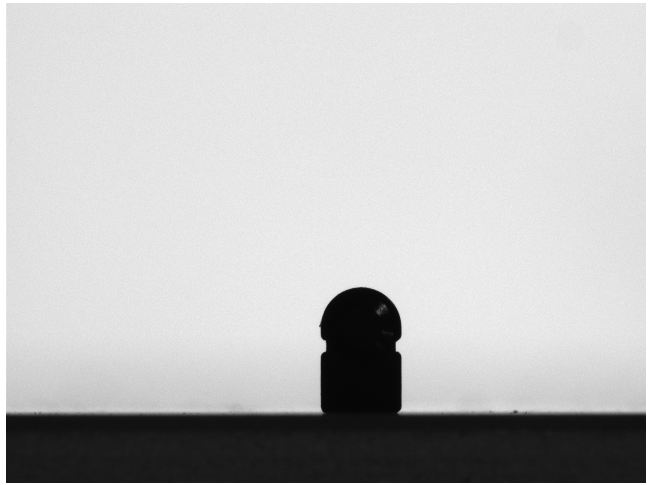

侧面检测效果原图:




三:2侧面检测方式

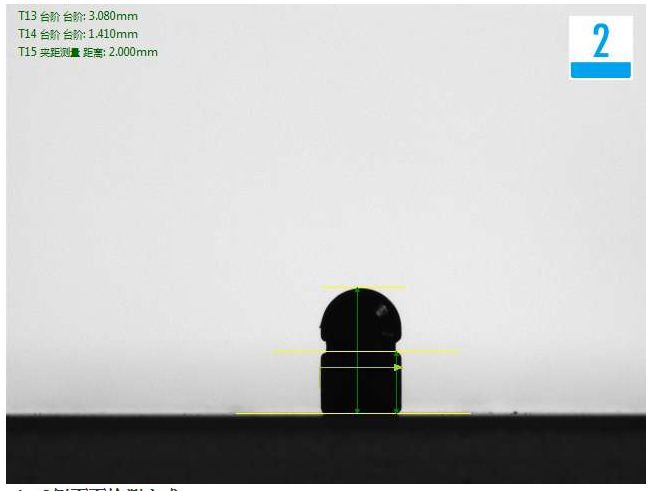

侧面检测良品分析图:OK


三:2正面检测方式

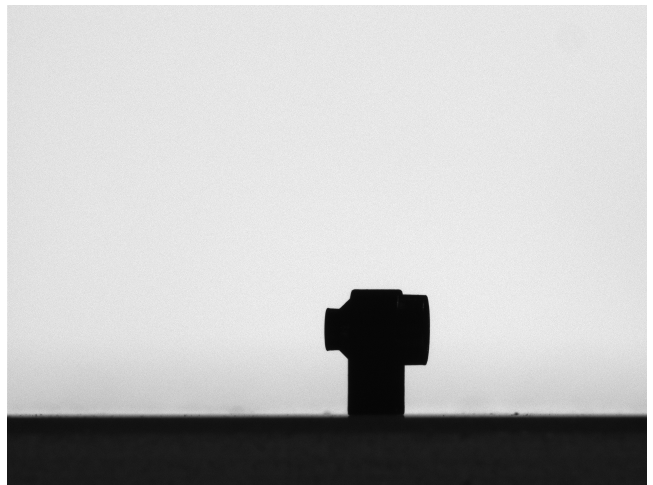

正面检测效果原图:


三:2正面检测方式


正面检测良品分析图:OK

.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V50Hz,  耗电<1KVA,气压0.35~0.7MPa

以上就是机器视觉检测方案详情请咨询思普泰克:130 7781 9519
