指纹环机器视觉检测方案

时间:2018-09-04


指纹环机器视觉检测方案_深圳市思普泰克科技有限公司

一:检测内容及要求

检测工件面积:

               整体高度16.78*8.53*1.07mm的样件的面积检测

检测内容:

               1:底部背光检测内孔长度、宽度

               2:底部正光检测中圈宽度

                 3:侧面背光检测中圈长度、侧面厚度、挂边厚度

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量100-150(手工上料的送料速度)

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19

4:工业相机: 3,底部检测一个正光、一个背光。侧面一个背光

5:工业镜头: 3FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)

.1: 设备外观3D立体图


三:底部背光检测方式

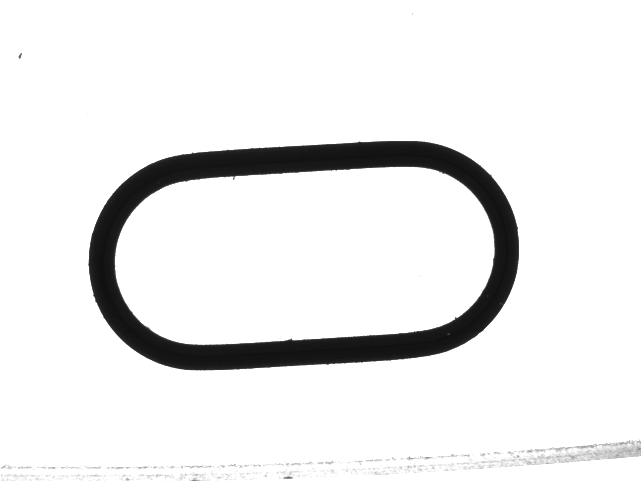

底部检测效果原图:

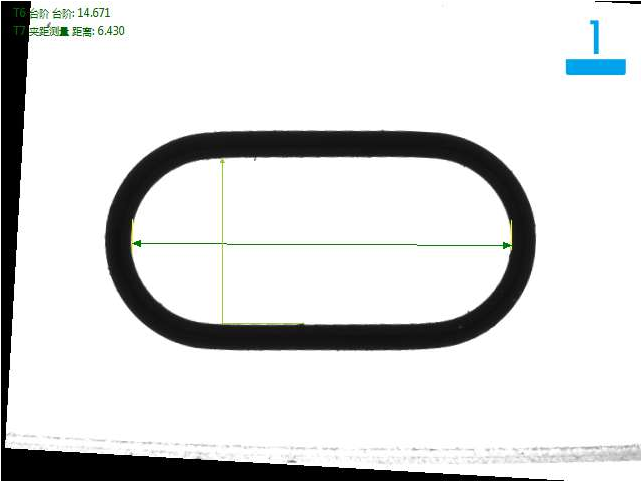

三:底部背光检测方式


底部检测良品分析图:OK


三:底部背光检测方式


底部检测不良品分析图:NG

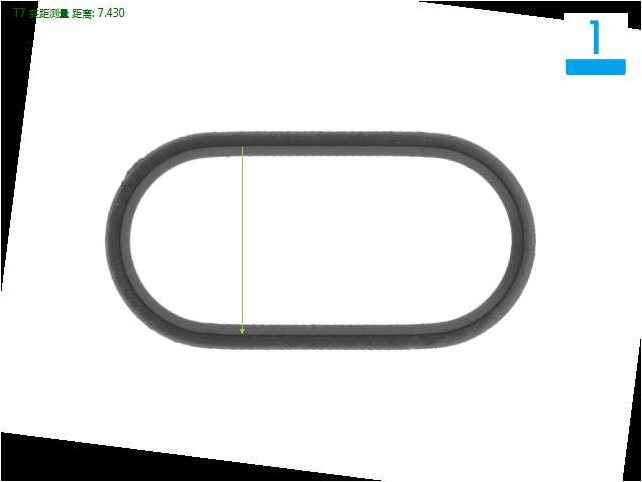

三:2底部正光检测方式


底部检测中圈宽度良品分析图:OK

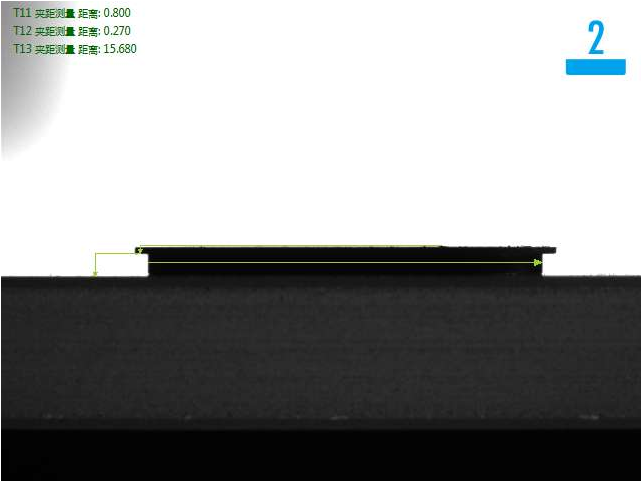

三:3侧面背光检测方式


侧面检测良品分析图:OK

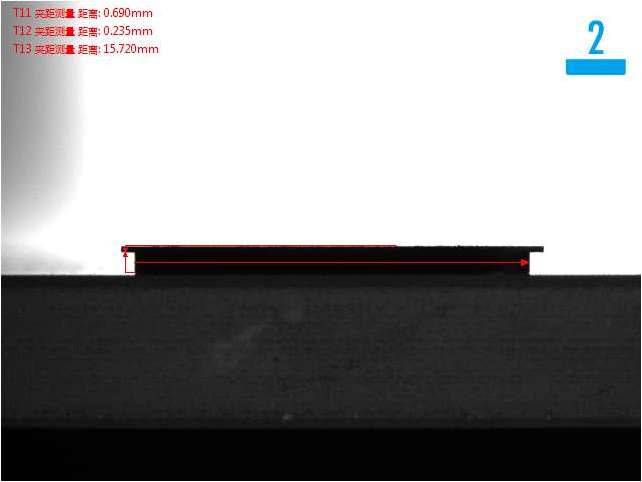

三:3侧面背光检测方式


侧面检测不良品分析图:NG


.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V50Hz,  耗电<1KVA

以上就是指纹环机器视觉检测方案_,详细了解欢迎咨询思普泰克http://www.sipotek.com/
