齿轴机器视觉检测方案

时间:2018-09-04


齿轴机器视觉检测方案_深圳市思普泰克科技有限公司

一:检测内容及要求

检测工件面积:

               整体直径24.5*高度50mm的圆柱样件的面积检测

检测内容:

               1:底部和顶部的内倒角和外倒角

               2:侧面的整体高度和中间位置高度

               3:顶部圆的最大直径和最小直径

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量200-400(根据样件送料速度)

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19

4:工业相机: 4,底部检测边缘倒角、顶部检测边缘倒角、侧面检测高度、背光

                     检测内外直径

5:工业镜头: 4FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)

.1: 设备外观3D立体图

机器视觉检测设备

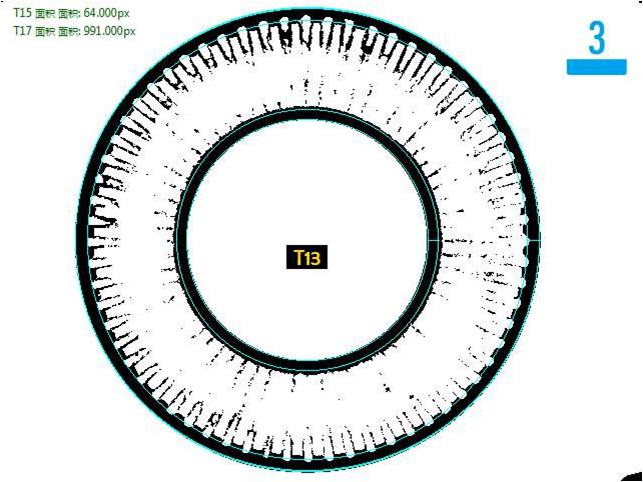

三:底部检测方式


底部检测良品分析图:OK

机器视觉检测方案

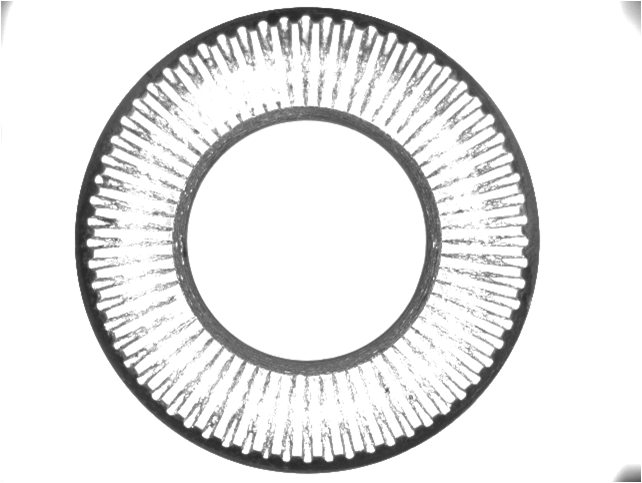

三:2顶部检测方式


顶部检测良品分析图:OK

机器视觉检测方案

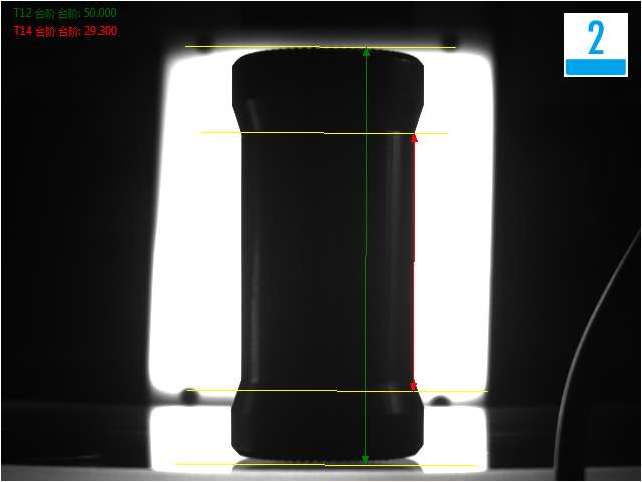

三:3侧面检测方式


侧面检测良品分析图:OK

机器视觉检测方案

三:3侧面检测方式


侧面检测高度不良品分析图:NG

机器视觉检测方案

三:4顶部背光检测方式


背光检测良品分析图:OK

机器视觉检测方案

三:4顶部背光检测方式


背光检测内直径不良品分析图:NG

机器视觉检测方案

.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V50Hz,  耗电<1KVA

以上就是齿轴机器视觉检测方案,需要了解更多欢迎咨询思普泰克http://www.sipotek.com/
