先问个有点扎心的问题：一件产品没破、没缺、尺寸也合格，为什么还是被视觉检测机踢出了良品口？
答案可能跟你想的不一样：它不是坏了，它是「混进来的」——不是这一批的料。今天我们拆一份真实的硅柱外观尺寸检测方案（弹性体行业客户，按惯例匿名），聊聊视觉筛选机最容易被低估的那项能力：把混料挑出来。
01 先想个问题：一件「完美」的件，为什么被判 NG
工厂里的客诉，粗略分两类。
一类是坏件流了出去：破的、缺的、变形的。这类问题好理解，也相对好治——有明显缺陷在，人眼和相机都能看见。
另一类更隐蔽：混料。不同批次、不同供应商、甚至不同材质的零件长得几乎一模一样，错发到客户线上，等到装配才发现「这颗对不上」。退料、停线、扯皮，一样不少。
人工全检在这类问题面前其实很无力：两个并排放在一起的件，人眼分得出破口，却分不出「这个件的轮廓比标准件大了不到一毫米」；到了夜班第三个小时，这个差距就更看不见了。
混料的麻烦在于：它不是缺陷，是身份问题。件本身没毛病，但它不属于这一单。这也是为什么越来越多的产线，把它交给视觉检测设备而不是人的眼睛。
02 方案里反复出现的两个字：混料
这份硅柱检测方案的检测内容表，原文只有两行：
• 侧面破损——侧面背光检测——可检；
• 尺寸——背光检测——可检。
真正把「混料」说清楚的，是后面十几页样件测试图。方案逐页标注了每个相机看到的东西：相机 1 顶部背光的不良分析图，不良特征写着「混料」；相机 2 侧面背光的不良分析图，不良特征也是「混料」；相机 3、4、5、6 侧面正光的不良分析图，不良特征写着「破损」。
也就是说，这台视觉检测机上岗后要同时回答两个问题：这个件破没破？以及——这个件是不是它？
方案照例保留了两句我们很认可的口径：注明「以上检测项目，均需在影像下清晰可见才能检测」，以及「此方案仅供前期参考，不作为设备验收依据」。混料也好，破损也好，前提都是影像里看得清。
03 混料是怎么被相机看见的：先把它打成剪影
顶部背光的打法很直白：光源在件的下方，相机从正上方拍下来。件挡住了光，在画面里变成一个纯黑剪影；表面的纹理、颜色、反光全部被屏蔽掉，只剩轮廓。
为什么挑混料偏偏要用背光？因为混进来的那个件，表面可能完好无损，但轮廓——长宽、角度、甚至歪没歪——会立刻露馅。方案里那张混料不良图就是这样：同样是一个硅柱剪影，混料件明显比良品大出一圈，在画面里几乎是「对不上号」的状态。
这正是打光的分工：正光看表面（破损、缺胶、凹坑），背光看轮廓（尺寸、混料、变形）。想错配都难——你不可能靠一张亮堂堂的表面照，把一个轮廓差了零点几毫米的件挑出来。

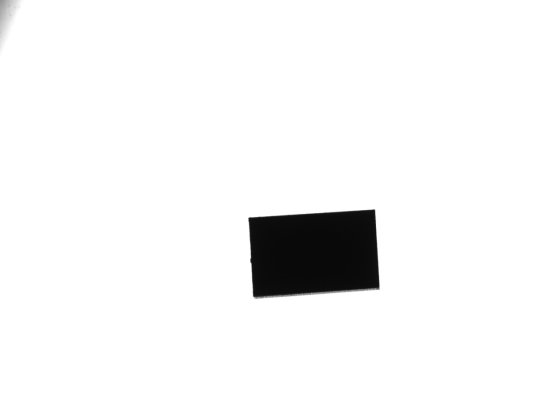

图1：顶部背光下的硅柱剪影——混料件的轮廓在剪影里立刻露馅
04 一台机器 6 个相机，分别在看什么
这份方案一共上了 6 个相机，分工写得明明白白：
• 相机 1：顶部背光，管尺寸与混料；
• 相机 2：侧面背光，从侧面复核混料；
• 相机 3、4、5、6：侧面正光，管破损。
配置清单原文：6 套黑白工业相机（CG-160）、6 套 FA 光学工业镜头、6 套定制光源，外加松下伺服电机；机型为云盘高速检测机 2 口下料（方形），外形尺寸 900×800×1850mm。
侧面正光这一路为什么一口气上 4 个相机？因为硅柱是细长件，破损可能出现在柱身的任何一圈表面；4 个相机从不同侧面同时看，等于把柱身转着看了一圈，不漏面。

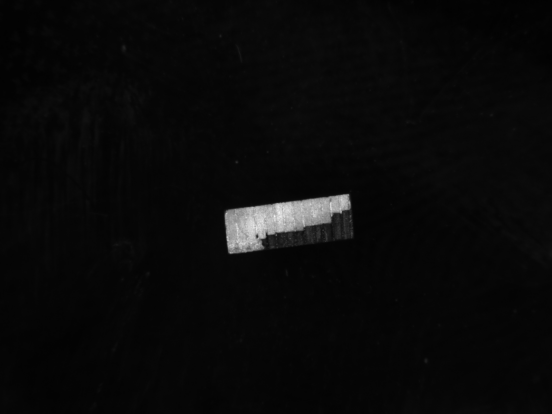

图2：侧面正光下的硅柱表面，缺损与发白区域清晰可辨
05 200 件/分钟，怎么做到「过一遍就分好」
这份视觉筛选机方案的检测流程，五步循环：上料 → 感应器反馈信号 → CCD 启动自动检测 → 检测结果系统自动判定反馈 → 下料到指定良品口；如果判定 NG，自动下料到指定不良品盒。
判定动作交给分料吹气机构：相机看完，系统当场下结论，良品、不良品两个口自动分开，不需要人伸手。上料方式按产品三选一——振动盘、流水线或人工上料。
节拍写的是「每分钟检测数量 200 件左右（以上料机构数据为准）」。注意这个括号：再快的眼睛，也快不过送料速度——节拍的天花板永远由产线端决定。

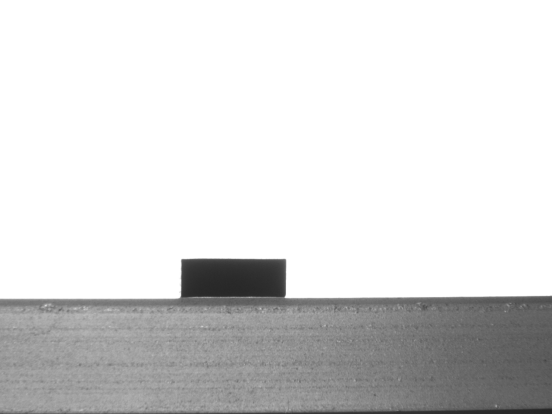

图3：侧面背光下，硅柱立在转盘边缘接受检测
现场条件也一并写进方案：环境温度 0–50 摄氏度、空气湿度 90%RH 以下、交流 220V/50Hz、耗电小于 1KVA——一台标准视觉检测设备的常规要求，照做就行。
06 三种「挑不一样的件」：一张对比表
把同系列的三份云盘机方案放一起，这件事会看得更清楚：
注意一个反直觉的细节：相机最多的那台，并不是最快的。小磁铁只需要回答「尺寸对不对」一个问题，2 个相机就跑到 300 件/分钟；硅柱要同时回答「破没破、是不是它」两个问题，才配上 6 个相机。
所以相机数量从来不是堆出来的，而是看你要让视觉检测机回答几个问题。一个问题，一个工位；问题越多，镜头越要多——这才是一份合格方案该有的算法。
回到开头那个问题。混料的本质其实是：它看起来没问题，但它不属于这里。
一台视觉筛选机真正的价值，不只是替你把坏件挑出来，而是替你守住这条线——什么是你的件，什么不是。坏件流出去的代价是客诉，混料流出去的代价是停线；前者丢的是一个件，后者丢的是整条产线的信任。
视觉检测这件事，说到底是在替产线做「身份核验」。如果你也在被混料、错料、串批困扰，不妨把样件寄过来，我们用真实样件跑一次测试——混料到底挑不挑得出来，剪影会替我们回答。
