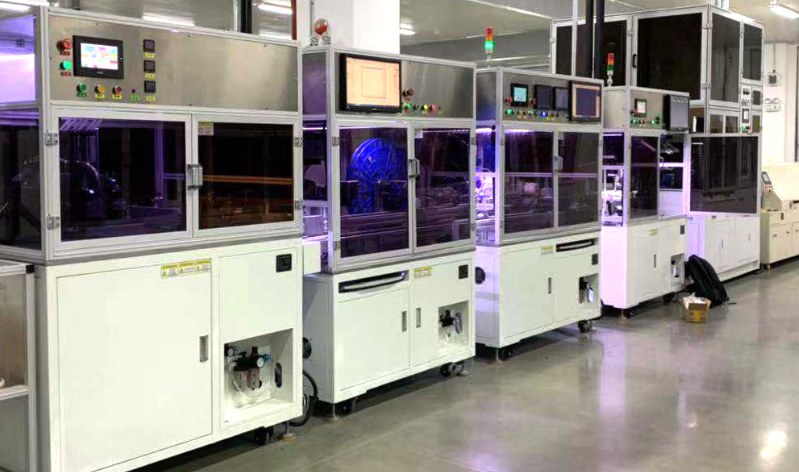

在工业生产的质检环节，视觉检测设备已成为不可或缺的 “火眼金睛”。而 “精度”，作为衡量视觉检测设备性能的核心指标，却常常让采购人员、生产管理者陷入困惑。不少厂商在宣传时，会醒目地标注 “检测精度可达 3 微米”“精度突破 5 微米” 等极具吸引力的数字，可当设备真正投入生产线，实际检测效果却与宣传的 “理想精度” 相去甚远。这并非是厂商故意造假，而是工业场景下的精度评估，本就不是一个简单的数字能概括的。今天，我们就来揭开视觉检测精度的神秘面纱，带你看清工业场景下精度评估的真实逻辑。
精度迷雾：被误解的 “数字”
在工业测量领域，“精度” 一词被提及的频率极高，但真正能准确理解其内涵的人却并不多。很多人想当然地认为，设备宣传的精度数值越小，检测就越精准，可实际情况远非如此。视觉检测精度受多种因素的复杂影响，比如检测环境的光照强度、温度湿度变化，被检测工件的材质、表面平整度，甚至是设备安装的稳定性、镜头与工件的距离等，都会对最终的检测精度产生干扰。
举个简单的例子，某厂商宣传一款视觉检测设备精度为 3 微米，这个数值可能是在实验室严格控制的理想环境下 —— 恒温恒湿、工件固定不动、光照均匀且无任何外界干扰 —— 测量得出的结果。可当这款设备被运到实际的生产车间，车间里机器运转产生的震动会导致设备轻微晃动，不同时间段的光照变化会影响相机对工件的成像效果，工件在传送带上的位置偏差也会改变检测视角，这些因素叠加在一起，最终的检测精度可能会远远低于 3 微米。因此，单纯盯着厂商给出的精度数字，很容易陷入 “数字陷阱”，忽略了工业场景中那些影响精度的关键变量。
视觉检测精度的多面剖析
要想正确评估视觉检测设备的精度，首先需要明确精度并非单一维度的概念，它包含了重复精度、系统精度等多个重要指标，每个指标都对应着工业生产中的不同需求。
重复精度：生产的关键
重复精度，指的是在相同的检测条件下，对同一个被检测对象进行多次重复检测，得到的检测结果之间的一致性程度。简单来说，就是设备多次检测同一位置、同一尺寸，结果是否能保持稳定。在工业生产中，重复精度往往比理论上的 “最高精度” 更为重要，因为生产线需要的是稳定、可靠的检测结果，而不是偶尔一次的 “超高精度”。
以电子行业的滚珠直径检测为例，滚珠作为电子设备中常见的零部件，其直径尺寸的一致性直接影响设备的运转精度和使用寿命。某电子元件生产企业曾采购过一款宣传精度为 2 微米的视觉检测设备，可在实际检测中发现，对同一批滚珠多次检测，直径测量结果的波动范围竟然达到了 8 微米。这就导致生产线上无法准确判断滚珠是否合格，大量合格产品被误判为不合格，而部分尺寸超差的产品却被放行，严重影响了生产效率和产品质量。后来企业更换了另一款重复精度为 1 微米的设备，尽管其宣传的 “最高精度” 是 3 微米，但由于多次检测结果稳定，能够精准筛选出不合格产品，生产效率和产品合格率都得到了显著提升。由此可见，对于追求规模化、标准化生产的企业而言，重复精度是保障生产稳定的关键所在。
系统精度：理论与实际的差距
系统精度，是指视觉检测系统在特定的检测场景下，综合考虑所有影响因素后，能够达到的实际检测精度，它反映的是设备在真实工作环境中的整体性能。与实验室中理想条件下的 “理论精度” 不同，系统精度更贴近工业生产的实际需求，但也更容易被忽视。
很多厂商在测试设备精度时，会在实验室中搭建完美的测试环境：使用标准的校准件，确保设备安装绝对水平，排除任何震动、光照变化等干扰因素。在这种情况下，设备确实能达到较高的理论精度，比如 3 微米甚至更低。可当设备进入生产线后，检测环境发生了巨大变化。以汽车零部件检测为例，汽车零部件生产车间通常空间较大，不同区域的温度差异可能达到 5-10℃，金属材质的工件会因温度变化产生热胀冷缩，导致尺寸发生微小变化；同时，车间内机床运转产生的震动会传递到检测设备上，影响相机的成像稳定性；此外，工件在传送过程中可能会出现轻微的倾斜、旋转，这些都会导致系统精度下降。
某汽车零部件制造商曾做过一项对比测试：在实验室环境下，某视觉检测设备对某型号轴承的内圈直径检测精度为 3.2 微米；而将该设备安装到生产车间后，在正常生产状态下，同一轴承内圈直径的检测精度变为 7.8 微米，两者相差近 2.5 倍。这一测试结果充分说明，理论精度与实际应用中的系统精度存在巨大差距，企业在选择视觉检测设备时，不能只关注实验室中的理论数据，更要重视设备在实际生产环境中的系统精度表现。
“理论精度” 的陷阱
厂商宣传的 “理论精度” 看似诱人，但在工业场景中，这些数字往往存在诸多限制条件，很容易让企业陷入精度认知的陷阱。
理想与现实的落差
厂商在宣传 “理论精度” 时，通常会设定一系列理想条件，而这些条件在实际工业场景中很难完全满足。比如，某视觉检测设备厂商宣传其设备检测精度可达 2.5 微米，但其测试条件是：使用高亮度、高稳定性的专用 LED 光源，被检测工件为表面光滑的标准金属量块，检测距离固定在 500mm，且环境温度控制在 23±0.5℃、湿度控制在 50±5% RH。可在实际生产中，被检测工件的表面可能存在划痕、油污，光源会因长时间使用出现亮度衰减，检测距离可能因传送带的轻微偏移而发生变化，环境温湿度也会随着季节、天气的变化而波动。
以塑料件检测为例，塑料材质的工件本身具有一定的柔韧性，在检测过程中，若夹持力度过大，工件会发生轻微变形，导致检测尺寸出现偏差；若夹持力度过小，工件又会在检测过程中发生位移。此外，塑料件的表面容易吸附灰尘，影响相机的成像质量，进而降低检测精度。这些实际生产中常见的问题，在厂商的 “理论精度” 测试条件中都被刻意规避了，导致理论精度与实际检测精度出现巨大落差。很多企业正是因为没有意识到这种落差，盲目相信厂商宣传的理论精度，购买的设备无法满足实际生产需求，不仅造成了资金浪费，还延误了生产进度。
重复测量差：精度评估的关键
在精度评估中，重复测量差是一个极易被忽视但却至关重要的指标。重复测量差，指的是对同一被检测对象的同一参数进行多次重复测量后，测量结果的最大值与最小值之间的差值，它直接反映了设备检测结果的稳定性。如果一款设备的重复测量差过大，即使其宣传的理论精度很高，也无法在工业生产中发挥有效作用。
以建筑玻璃缺陷检测为例，建筑玻璃在生产过程中可能会出现气泡、划痕、结石等缺陷，这些缺陷的大小、位置直接影响玻璃的质量等级。某玻璃生产企业采购了一款视觉检测设备，厂商宣传其缺陷检测精度可达 0.1mm，即能检测出尺寸为 0.1mm 的微小缺陷。可在实际检测中，工作人员发现，对同一块带有 0.15mm 气泡缺陷的玻璃，多次检测结果中，气泡尺寸的测量值在 0.12-0.18mm 之间波动，重复测量差达到 0.06mm。这就导致检测人员无法准确判断该玻璃是否符合质量标准 —— 按照最小测量值 0.12mm，该玻璃属于合格产品；按照最大测量值 0.18mm，该玻璃则属于不合格产品。这种不稳定的检测结果，使得生产线无法正常进行质量筛选，严重影响了生产效率。
由此可见，重复测量差是评估视觉检测设备精度的关键指标之一。企业在选择设备时，不能只关注理论精度的数值，更要要求厂商提供设备在实际检测场景下的重复测量差数据，并进行实地测试，确保设备的检测结果具有良好的稳定性。
突破精度极限的可能
虽然工业场景下的视觉检测精度受到多种因素的制约，但这并不意味着精度无法提升。通过合理的策略和技术手段，我们可以在一定程度上突破精度极限，满足更高的生产需求。
精度占比的策略
在工业检测中，检测精度并非越高越好，而是要与被检测工件的公差要求相匹配。主流视觉检测设备的理论精度往往能够满足大多数工件的检测需求，但在实际应用中，由于各种干扰因素的影响，实际检测精度会有所下降。此时，采用 “降低精度占比” 的策略，能够有效提升检测的可靠性。
“精度占比” 指的是设备的实际检测精度与工件公差的比值。一般来说，精度占比控制在 10%-30% 之间较为合理，这样既能保证检测的准确性，又能为各种干扰因素留出一定的缓冲空间。以橡胶密封圈尺寸检测为例，某型号橡胶密封圈的外径公差要求为 ±0.1mm，即工件外径的合格范围在标准尺寸 ±0.1mm 之间。如果选择一款理论精度为 0.02mm 的视觉检测设备，在实际生产环境中，考虑到温度变化导致橡胶密封圈的热胀冷缩、设备震动等因素，实际检测精度可能会下降到 0.03mm。此时，精度占比为 0.03mm÷0.1mm=30%，处于合理范围内，能够准确判断密封圈是否合格。
如果企业盲目追求高理论精度，选择一款理论精度为 0.005mm 的设备，虽然其理论精度很高，但在实际应用中，受各种因素影响，实际检测精度可能只能达到 0.01mm，精度占比为 0.001mm÷0.1mm=10%。从数据上看，精度占比更低，似乎检测更精准，但这款设备的采购成本远高于普通设备，而且在实际生产中，过高的精度反而可能导致对微小误差的过度敏感，将一些原本在公差范围内的合格产品误判为不合格，增加不必要的生产成本。因此，根据工件的公差要求，合理选择设备，控制精度占比，是突破精度极限、提升检测效率的有效策略。
硬件与算法的协同突破
除了合理的策略规划，硬件升级与算法优化的协同配合，也是提升视觉检测精度的重要途径。随着技术的不断发展，视觉检测设备的硬件性能在不断提升，高分辨率相机、高精度镜头、稳定的光源系统等硬件设备，为高精度检测提供了基础保障；同时，先进的图像处理算法，能够对采集到的图像进行更精准的分析和计算，进一步提升检测精度。
在半导体晶粒检测领域，由于半导体晶粒的尺寸极小，通常在几微米到几十微米之间，且对检测精度的要求极高，传统的视觉检测设备很难满足需求。某半导体设备制造商通过硬件与算法的协同突破，成功提升了检测精度。在硬件方面，该制造商采用了分辨率高达 1200 万像素的工业相机，搭配高精度远心镜头，能够清晰捕捉到晶粒表面的微小细节；同时，使用多通道 LED 光源，通过调节不同通道的光强，消除晶粒表面反光对成像的影响。在算法方面，研发团队开发了基于深度学习的图像分割算法，能够精准识别晶粒的轮廓，排除背景噪声的干扰；同时，引入亚像素定位技术，将像素级的检测精度提升到亚像素级别，使检测精度从原来的 5 微米提升到 2 微米，满足了半导体晶粒的高精度检测需求。
这一案例充分说明，硬件是提升精度的基础，算法是提升精度的核心，只有将两者有机结合，实现协同突破，才能在工业场景下真正提升视觉检测精度，突破精度极限。
总结：理性看待视觉检测精度
在工业视觉检测领域，“3 微米”“2 微米” 这样的理论精度数字固然诱人，但企业在选择视觉检测设备时，不能被这些数字所迷惑。视觉检测精度是一个多维度的概念，重复精度决定了检测结果的稳定性，系统精度反映了设备在实际场景中的综合性能，重复测量差是评估精度可靠性的关键指标，这些都需要企业进行全面考量。
同时，企业要充分认识到理论精度与实际精度的差距，根据被检测工件的公差要求，合理控制精度占比，避免盲目追求过高的理论精度。此外，关注硬件升级与算法优化的协同发展，也是提升检测精度、满足生产需求的重要方向。
总之，工业场景下的视觉检测精度评估，需要结合实际生产环境、工件特性、检测需求等多方面因素综合判断。只有摆脱对单一精度数字的依赖，建立科学、全面的精度评估逻辑，才能选择到真正适合自身生产需求的视觉检测设备，为企业的产品质量保驾护航。
