一：检测内容及要求

检测工件面积：

               宽4.5mm*高度6.5mm的样件的尺寸检测

检测内容：

               1:背面光检测尺寸及毛刺

               2:正面光检测正面刮花、凹陷及脏污

               3:正面光检测反面刮花、凹陷及脏污

 注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量200-300件(根据样件送料速度)。

分工段进行:按照视觉检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸：  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 3套,分别一个正面背光、一个正面正光、一个反面正光。

5:工业镜头: 2个FA工业镜头、1个远心镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

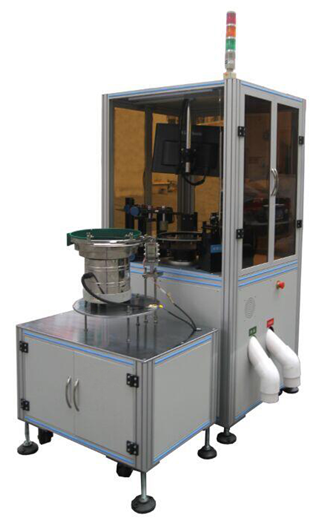

二.1： 设备外观3D立体图

三：1 正面背光检测方式

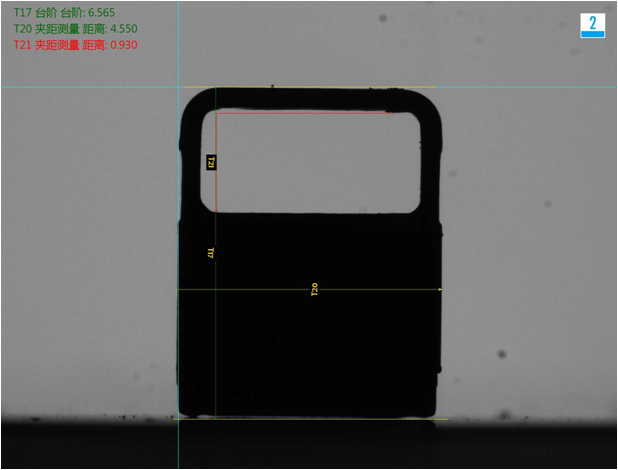

正面背光检测良品效果分析图:  OK

三：1 正面背光检测方式

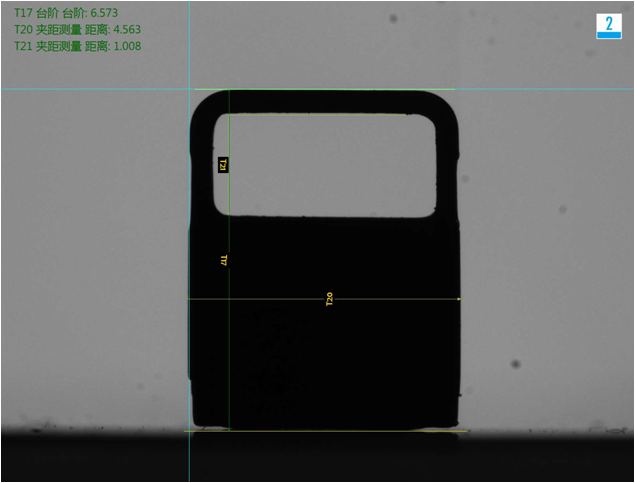

正面背光检测毛边不良分析图:NG

三：2 正面正光检测方式

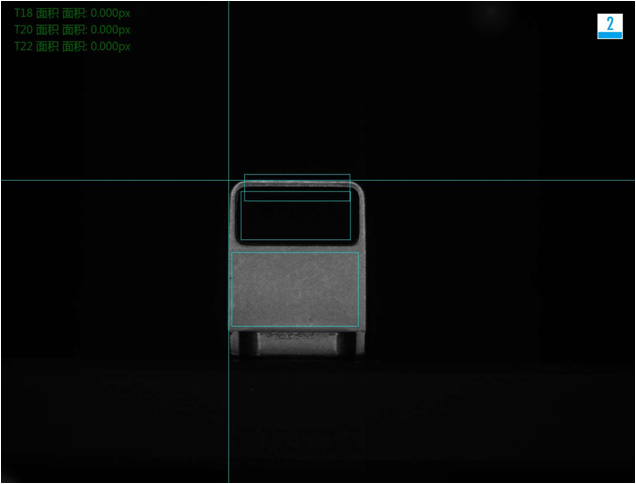

正面正光检测良品分析图: OK

三：2 正面正光检测方式

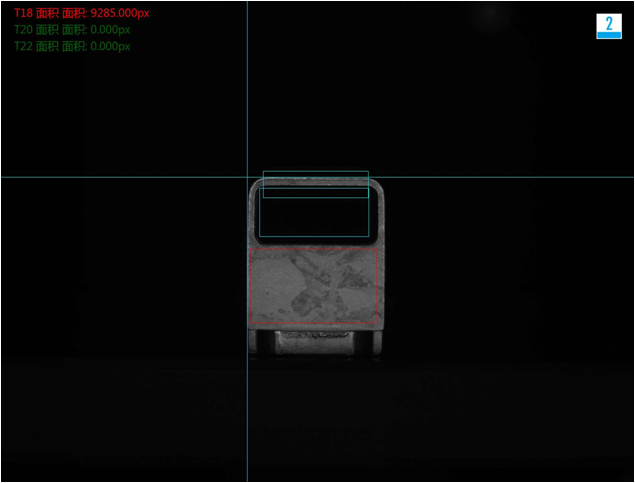

正面正光检测刮伤不良分析图:NG

三：2 正面正光检测方式

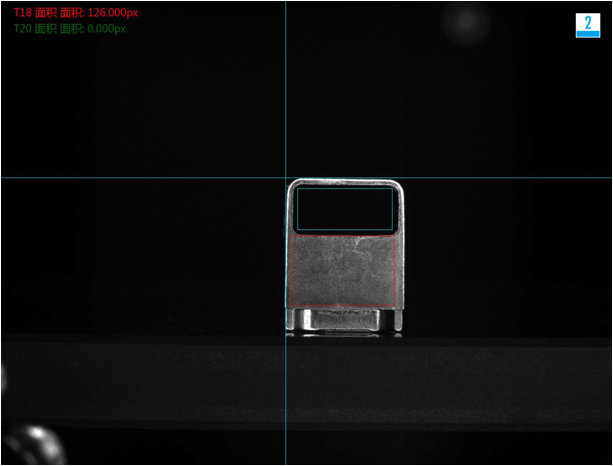

正面正光检测脏污不良分析图:NG

三：2 正面正光检测方式

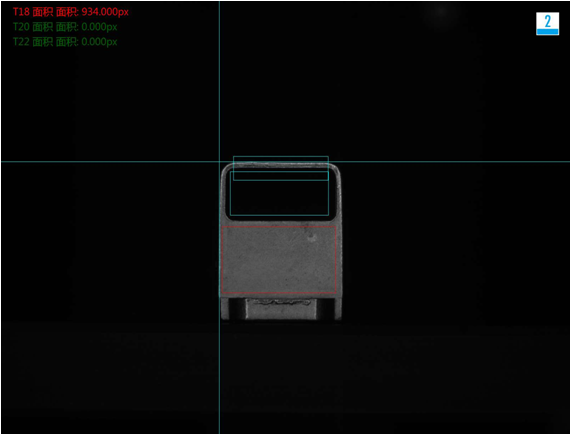

正面正光检测凹陷不良分析图:NG

三：3 反面正光检测方式

反面正光检测良品分析图: OK

三：3 反面正光检测方式

正面正光检测脏污不良分析图:NG

三：3 反面正光检测方式

反面正光检测刮伤不良分析图:NG

三：3 反面正光检测方式

反面正光检测凹陷不良分析图:NG

四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：     交流220V，50Hz，  耗电＜1KVA
