闭油环机器视觉检测方案

时间:2018-09-04


闭油环机器视觉检测方案_深圳市思普泰克科技有限公司

一:检测内容及要求

检测工件面积:

               Φ10.16mm*4.05mm的样件尺寸



检测内容:

             1:侧面检测样件尺寸

             2:底面检测样件内孔尺寸



注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量200-400(根据样件送料速度)

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19

4:工业相机: 2套:1个侧面背光、1个底面背光

5:工业镜头: 2套:2套远心定焦镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘、直振、控制器)

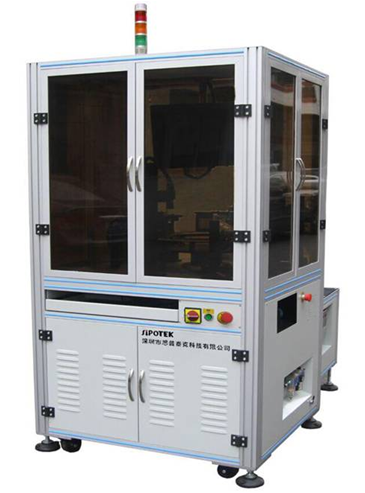

.1: 设备外观3D立体图

机器视觉检测设备

三:1侧面背光检测方式

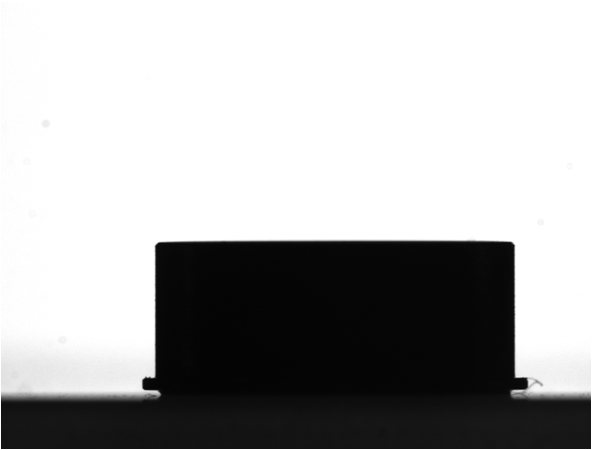

侧面背光检测效果原图:

机器视觉检测方案

三:1侧面背光检测方式

侧面背光检测良品分析图:OK

机器视觉检测方案

三:2底面背光检测方式

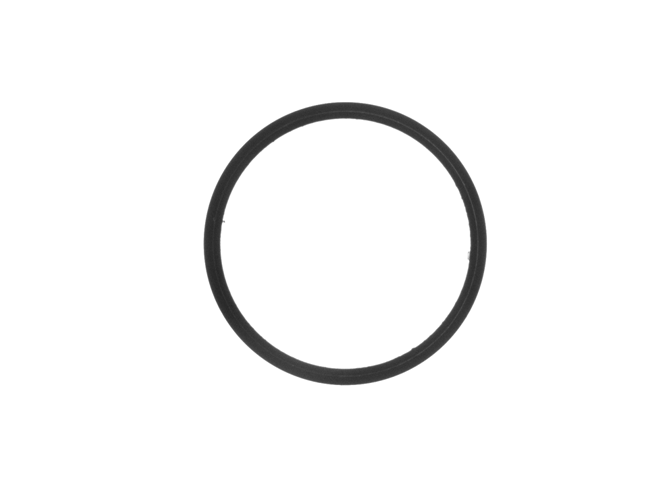

底面背光检测效果原图:

机器视觉检测方案

三:2底面背光检测方式

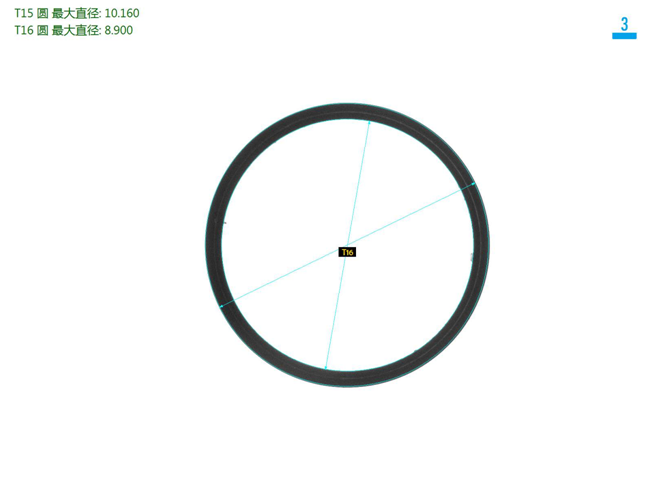

底面背光检测良品分析图:OK

机器视觉检测方案

.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V50Hz,  耗电<1KVA

以上就是闭油环机器视觉检测方案,需要了解更多,欢迎咨询深圳市思普泰克科技有限公司。
