螺丝接头机器视觉检测方案

时间:2018-09-04


螺丝接头机器视觉检测方案_深圳市思普泰克科技有限公司

一:检测内容及要求

检测工件面积:

              宽度17mm的六角螺丝头、高度21mm的样件的面积检测

检测内容:

               1:底面检测头部平面刮伤

               2:侧面检测高度、螺牙有无和数量

               3:顶部检测螺牙前端破损

               4:背光检测内小孔的直径和头部宽度

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量100-300(根据样件送料速度)

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19

4:工业相机: 4,底部检测平面刮伤。侧面检测高度、螺牙。顶部检测螺牙前端             破损。 背光检测小孔直径

5:工业镜头: 4FA工业相机

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)

.1: 设备外观3D立体图

底部面检测方式

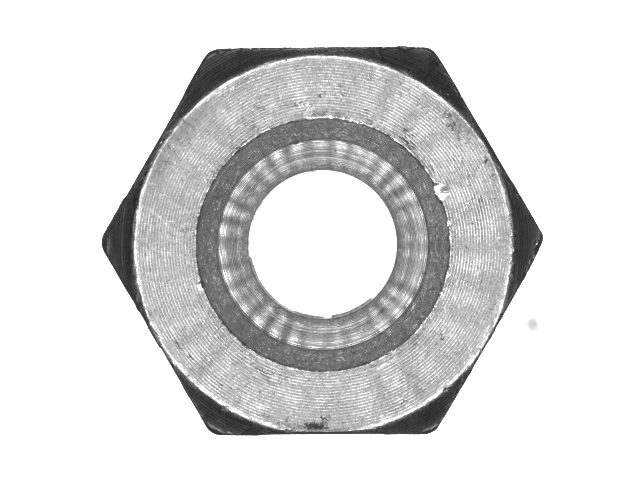

底部检测效果原图:

机器视觉检测方案

三:底部检测方式

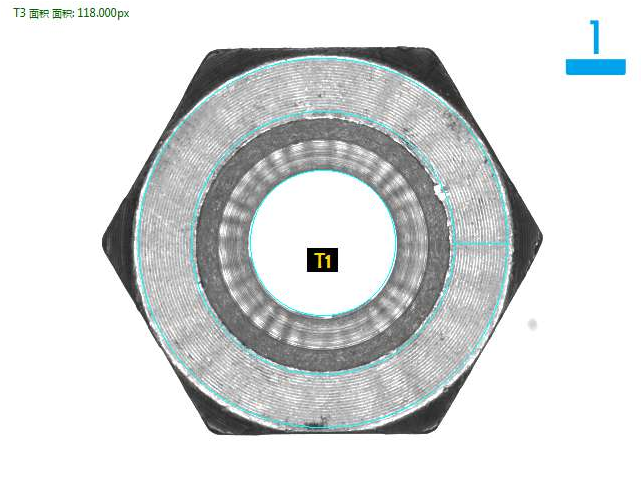

底部检测良品分析图:OK

机器视觉检测方案

三:底部检测方式

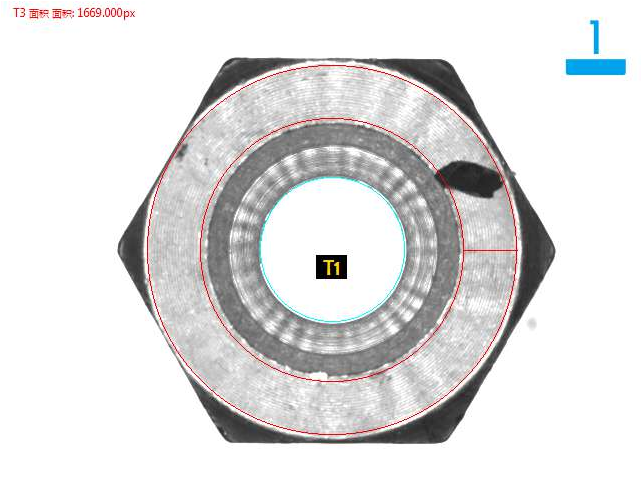

底部检测油污不良品分析图:NG

机器视觉检测方案

三:2侧面检测方式

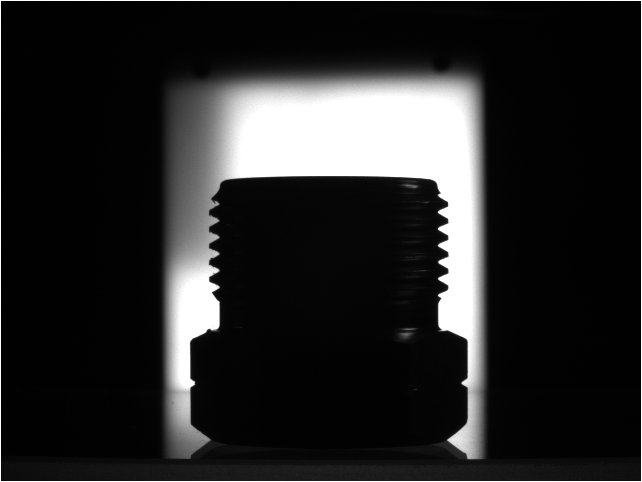

侧面检测效果原图:


机器视觉检测方案

三:2侧面检测方式

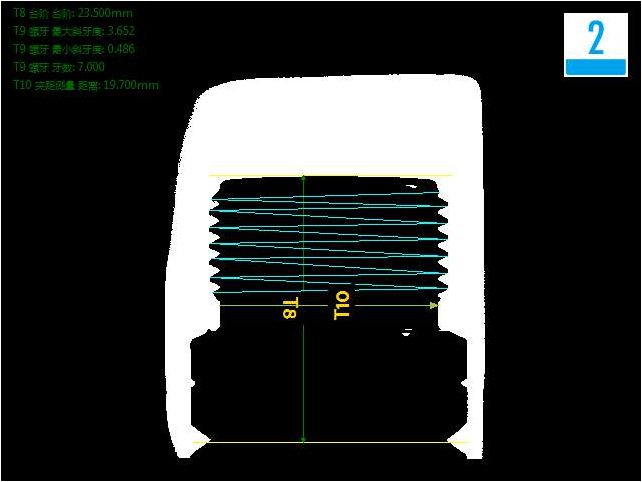

侧面检测良品分析图:OK

机器视觉检测方案

三:3顶部检测方式


顶部检测良品分析图:OK

机器视觉检测方案

三:4顶部背光检测方式

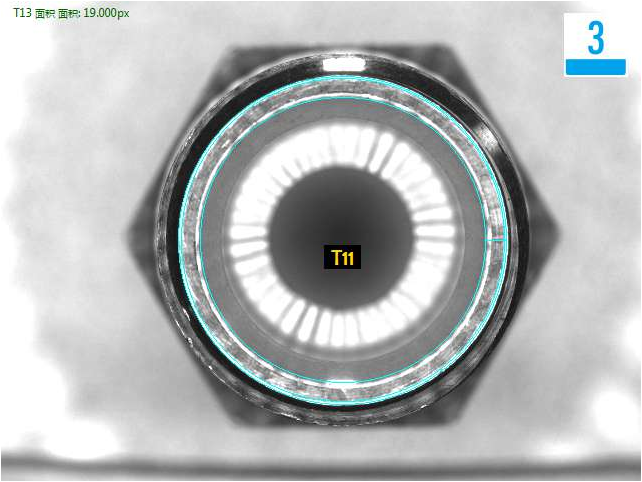

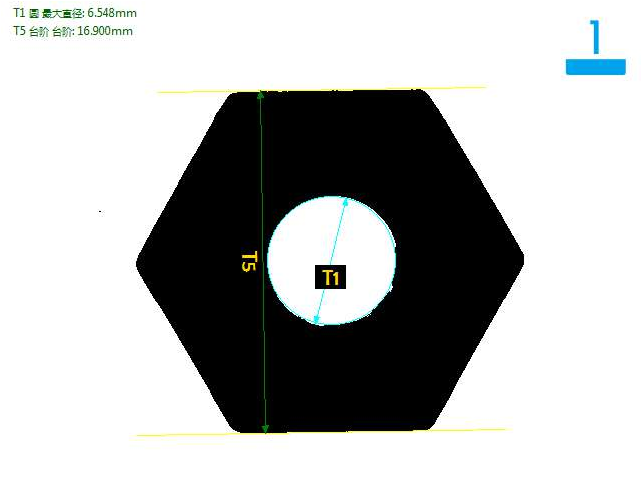

背光检测良品分析图:OK

机器视觉检测方案

三:4顶部背光检测方式

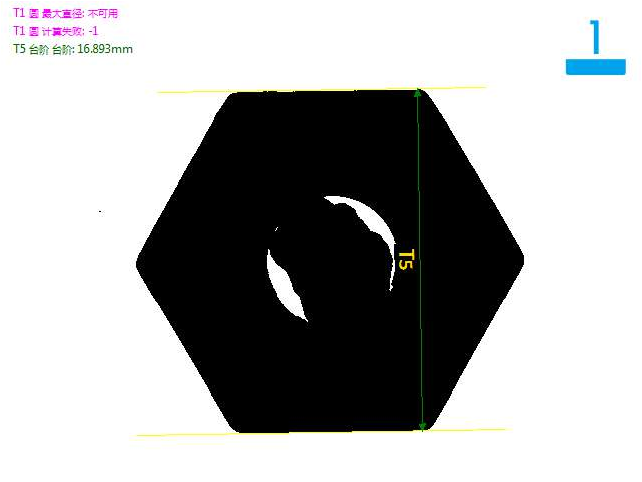

背光检测内孔不良品分析图:NG

机器视觉检测方案

以上就是螺丝接头机器视觉检测方案_,详细了解请咨询思普泰克http://www.sipotek.com/ 咨询热线:130 7781 951
