电感线圈视觉检测设备,针对电感线圈的外观缺陷、变形、起泡、划伤、裂纹等缺陷。
电感线圈外观检测设备检测效率400-600件/分钟,准确率99.9%。在线实时检测表面外观尺寸缺陷代替人工检测,提高生产效率,降低生产成本。
传统的电感线圈外观缺陷检测依靠人工品检的方式,检测产品的外观缺陷存在着检测精度低,检测效率低,品检员长时间工作导致视觉疲劳注意力不集中会容易导致错检、漏检,等缺陷。而机器视觉检测则可以很好的,避免这些缺陷保障产品质量提高生产效率。由于机器比人快,一台自动检测机器能够承担好几个人的任务。而且机器不需要停顿、不会生病、能够连续工作,所以能够极大的提高生产效率。
接下来讲下思普泰克的电感线圈视觉检测方案
一:检测内容及要求
检测内容:
1:检测底面外观
2:检测顶部外观
注明:以上检测项目,均需要在影像下清晰可见才能检测
检测效率:每分钟检测数量 120-160件(根据样件送料速度)。
分工段进行:按照检测内容细分检测步骤.
二: 设备组成及主要机构
整体构成:尺寸: 900*800*1850 mm
1:思普泰克视觉检测软件
2:工业电脑
3:显示器 19寸
4:工业相机: 2套,1个底部正光,1个顶部正光
5:工业镜头: 2套定焦远心镜头
6:专业玻璃盘
7:电磁阀
8:减速机
9:振动柜
10:进料设备(振动盘,直振,控制器)。

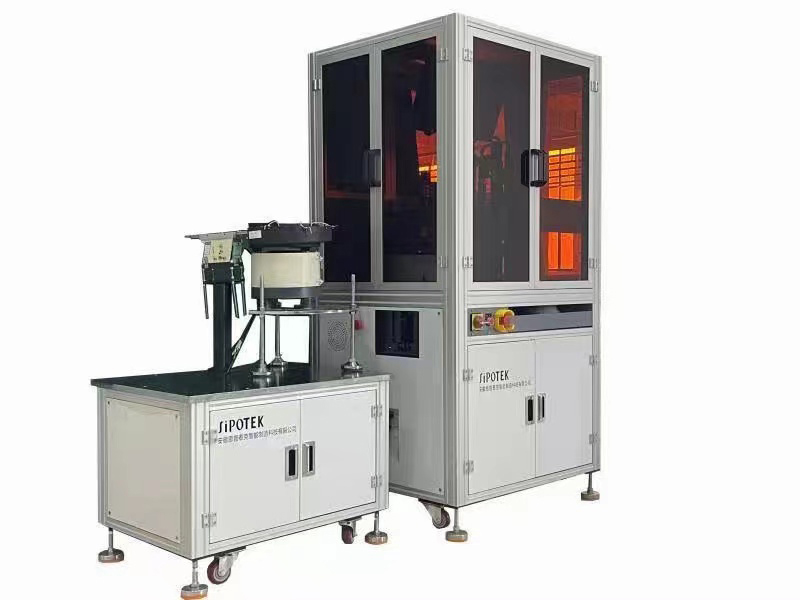

二.1: 设备外观3D立体图
三:1 底部检测方式
底部检测效果原图:
三:1 底部检测方式

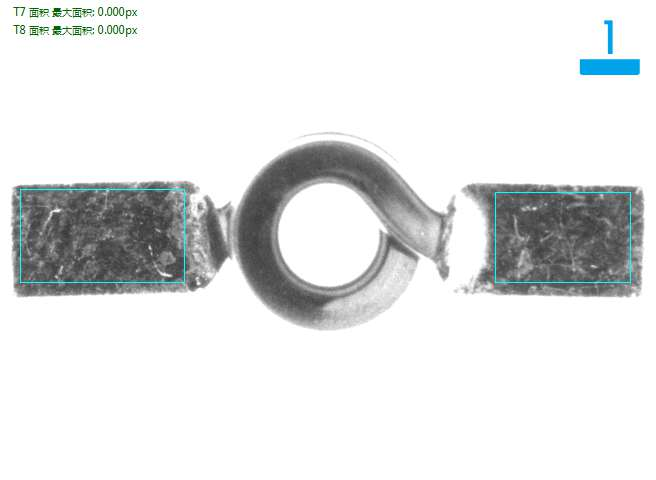

底部检测效果原图:
三:1 底部检测方式
底部检测良品分析图:OK
三:1 底部检测方式

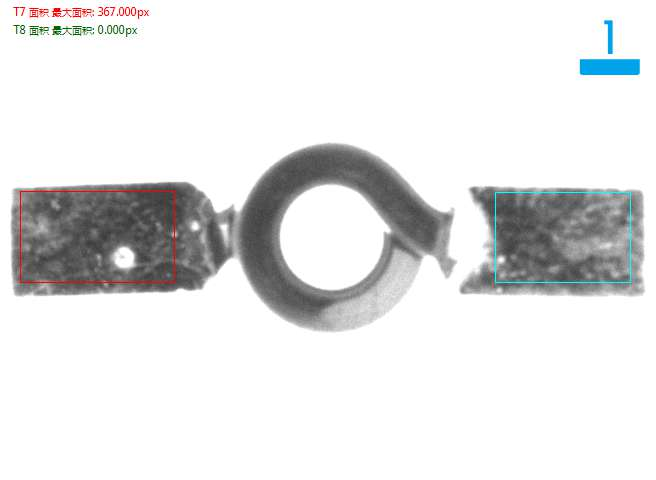

底部检测变形不良品分析图:NG
三:1 底部检测方式

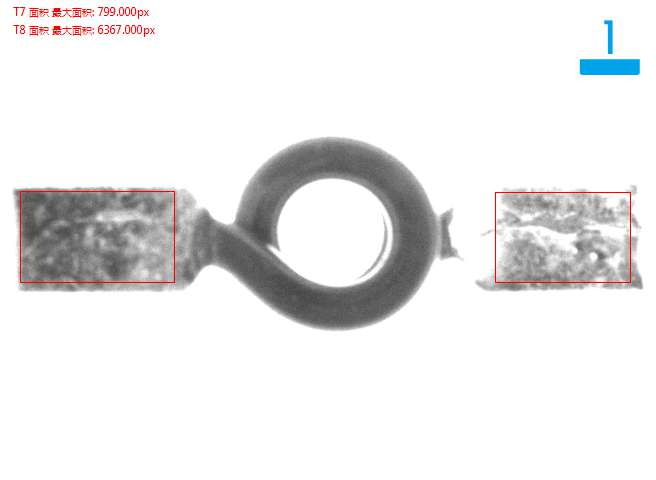

底部检测剥皮不良不良品分析图:NG
三:1 底部检测方式

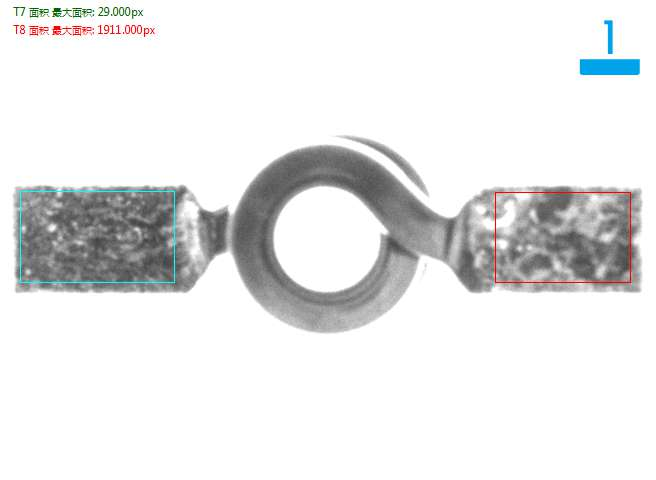

底部检测焊锡不良不良品分析图:NG
三:2 顶部检测方式

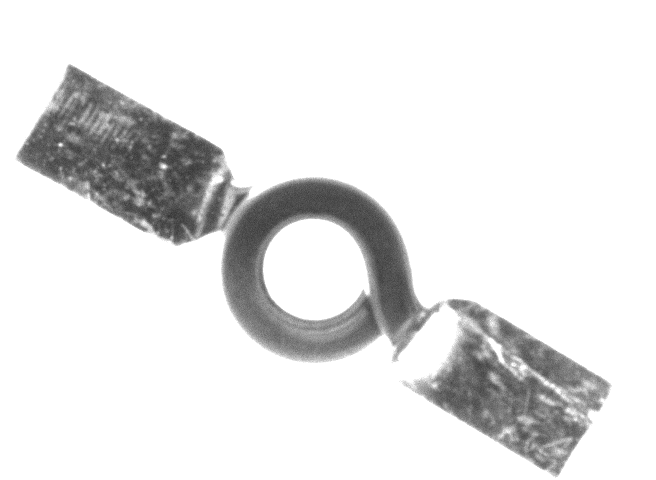

顶部检测效果原图:
三:2 顶部检测方式
顶部检测良品分析图:OK
三:2 顶部检测方式

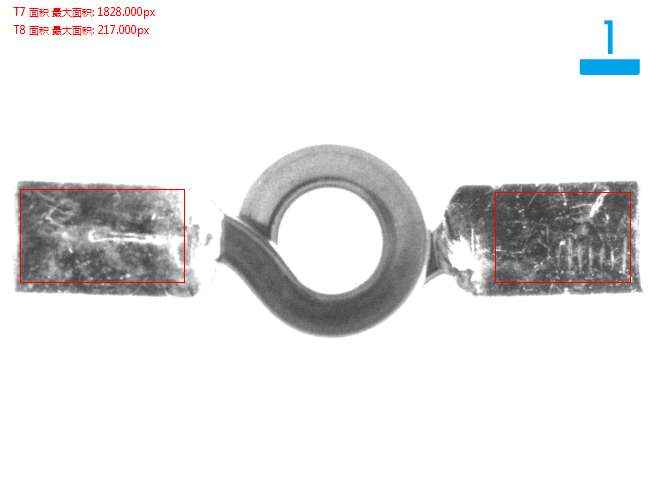

顶部检测起泡不良品分析图:NG
三:2 顶部检测方式

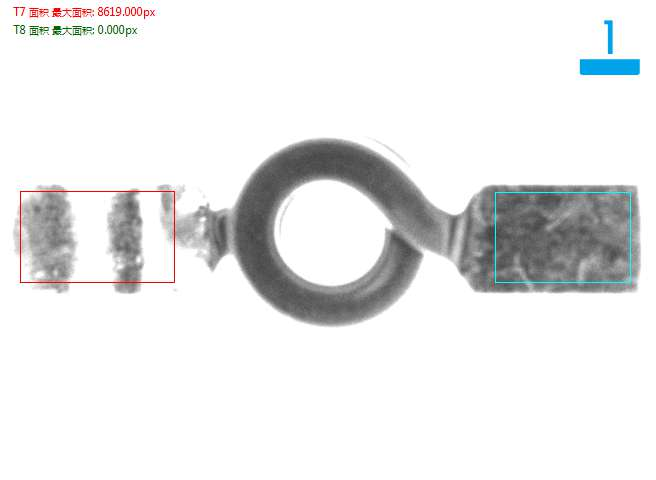

顶部检测锡面不洁不良品分析图:NG
四.系统安装要求:
设备放置的检测空间: 在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。
环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源: 交流220V,50Hz, 耗电<1KVA
