自动视觉检测系统在线检测冲压件外观缺陷尺寸

时间:2023-02-15

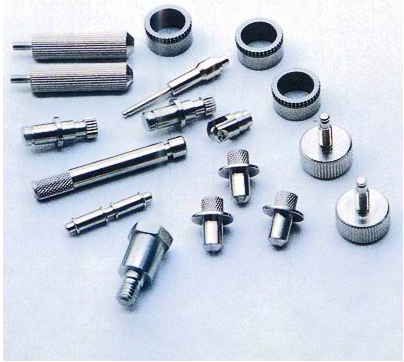

机器视觉检测设备,自动视觉检测系统在线检测产品外观缺陷尺寸,主要是适用精密五金件、电子元件、陶瓷零部件、橡胶硅胶、螺丝螺母、手机配件、汽车紧固件、航空紧固件等商品的外型、尺寸、缺陷等自动筛选。

机器视觉自动检测五金件的外观尺寸,将需要由人工品检的产品进行外观缺陷尺寸检测,机器视觉代替人工品检提升自动化程度,消除人为的检测误差,更有效地提高产品品质。配备自动上料和下料系统,大大提高了生产效率。

由人工将批量五金件放入自动送料振动盘,经送料机构将产品送入工业相机下方测试,程序测试完成后,由送料机构将OK品和NG品分别送入不同的料区。

接下为大家分享一个精密五金冲压件外观检测设备检测案例。



一:检测内容及要求

检测内容:漏压筋、漏冲孔、漏折弯漏字模、变形。

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量不低于200件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构


整体构成:尺寸:  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 2套,

5:工业镜头: 2套

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

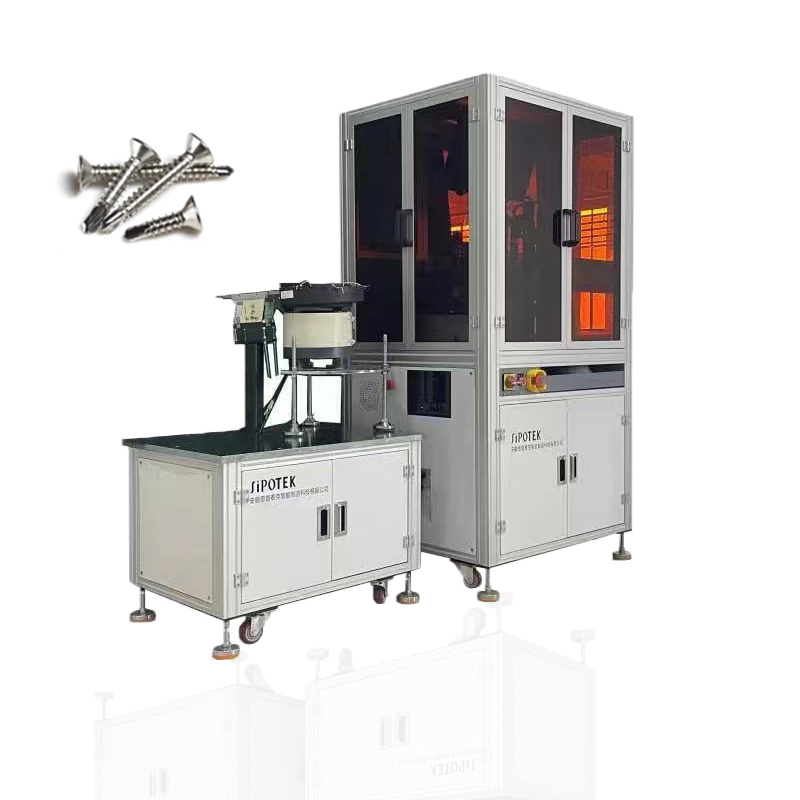

二.1: 设备外观3D立体图

三、样件测试图片:

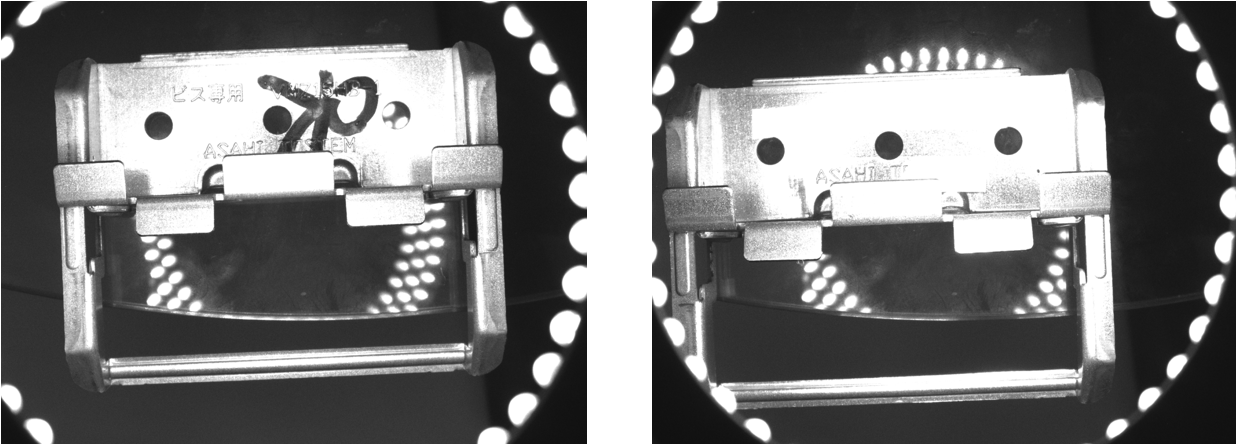

1顶部正光检测漏冲孔打光图

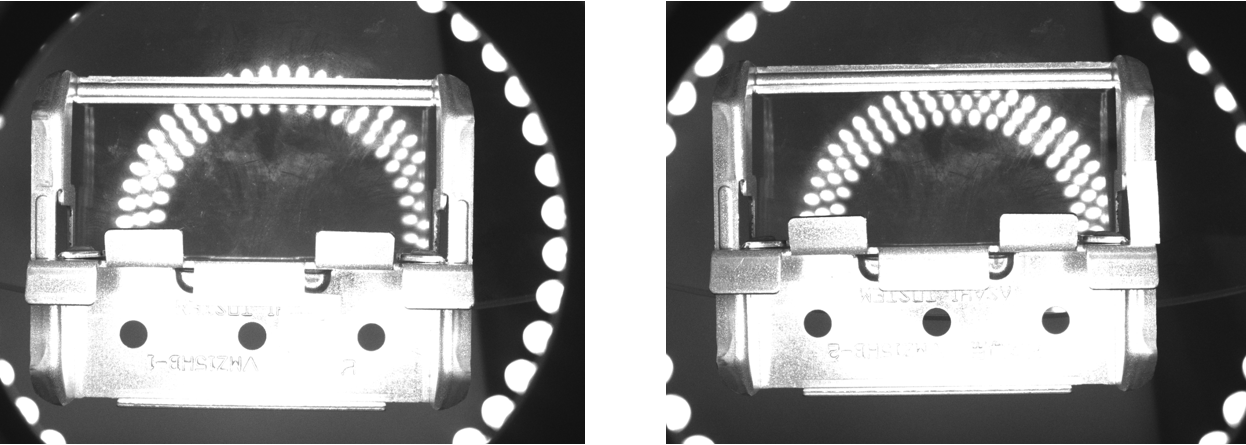

2. 顶部正光检测漏压筋打光图:

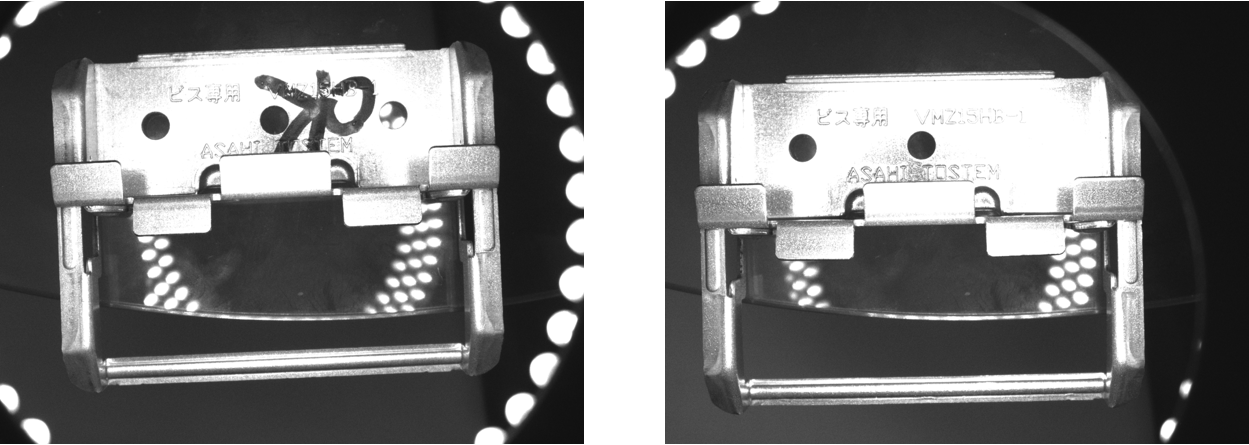

3. 顶部正光检测漏字模打光图:

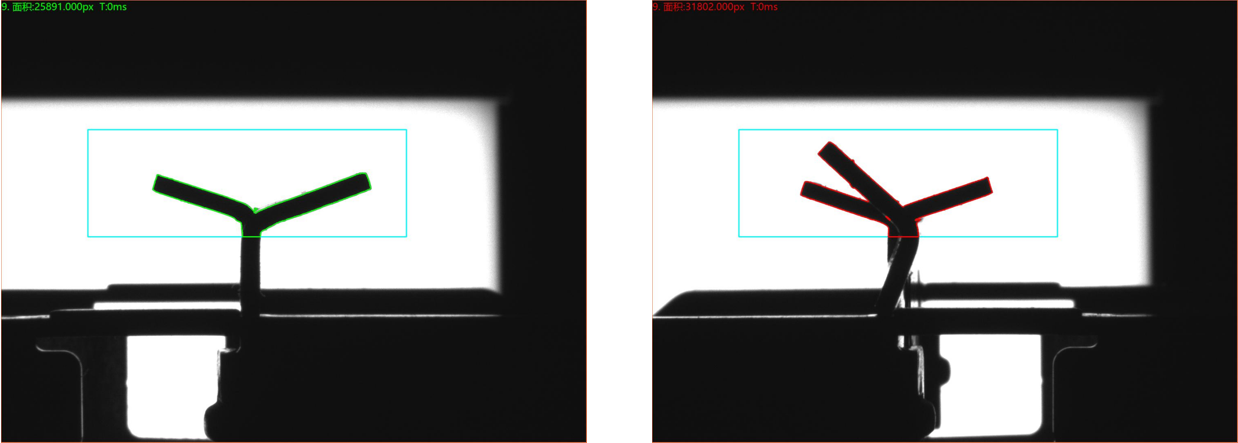

4. 侧部背光检测变形分析图::NG 评估结果:可检

四.系统安装要求:


设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V,50Hz,  耗电<1KVA
