五金元件光学筛选机应用案例

时间:2018-10-31


深圳市思普泰克科技有限公司光学筛选机:五金元检应用案例

一:检测内容及要求

检测工件:

     尺寸1-17毫米的五金元件。6套相机

     一个检测螺牙相机45度,检测其它5个面分别5个相机.

检测内容:

     5个面的碰伤状态、孔内是否有渣、未冲方孔.方孔冲反不良

     一个面的螺牙,牙坏。

     注明:以上检测项目,均需要在影像下清晰可见才能检测



检测效率:根据震动盘此料号规范送料速度,如果送料够快,检测可

       以达到150-200只每分钟。


分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机

5:工业镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

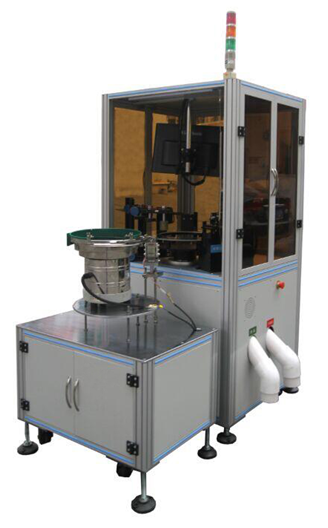

二.1: 设备外观3D立体图

三:1 正面表面碰伤检测方式

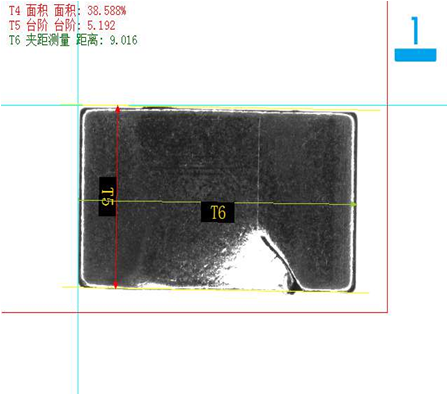

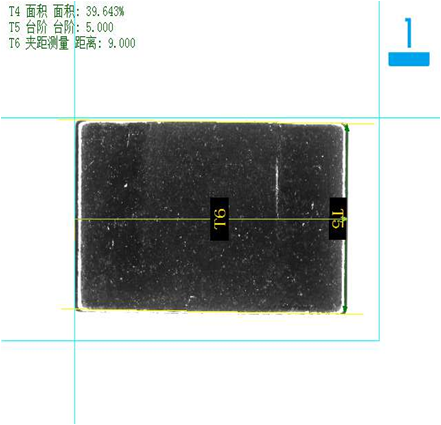

良品检测效果截图: OK                                检测到碰伤效果图:NG

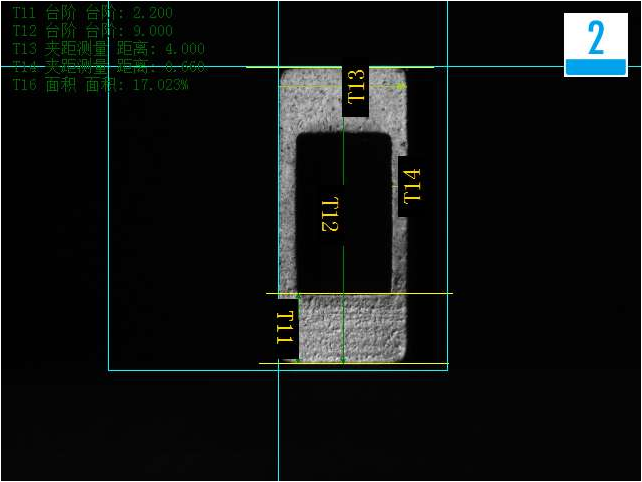

三:侧面方孔检测方式


侧面合格检测效果截图:  OK

三:1 剔除不良检测方式

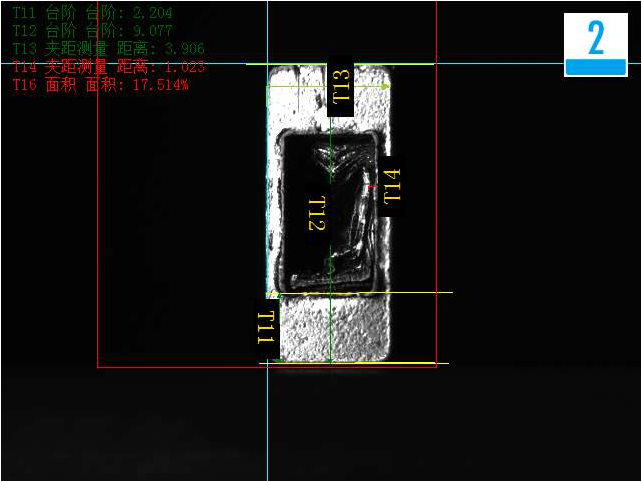

方孔侧面内有渣物截图:  NG

三: 剔除不良检测方式

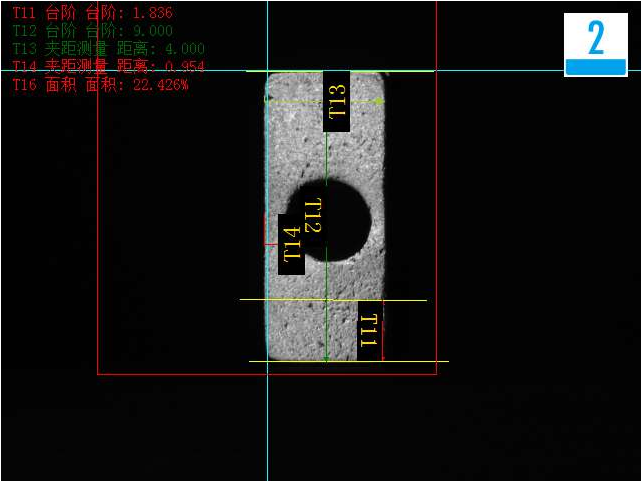

未冲方孔检测效果图:NG

三: 剔除不良检测方式

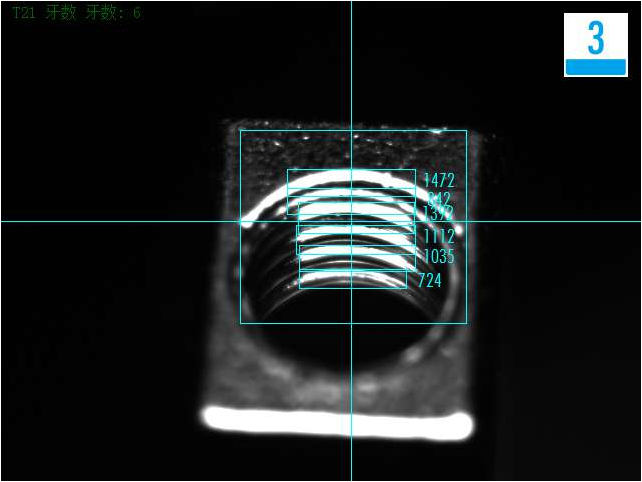

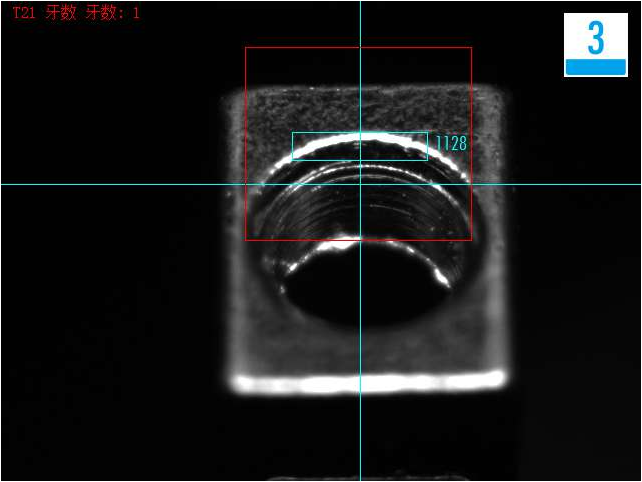

螺牙合格检测效果图:OK

三: 剔除不良检测方式

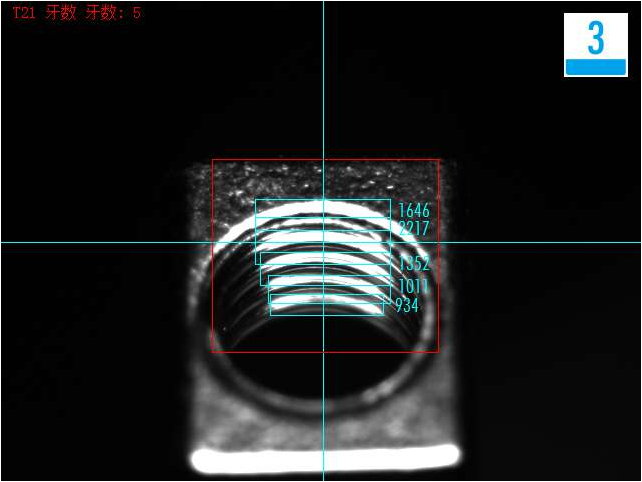

螺牙不良检测效果图:NG

三: 剔除不良检测方式


螺牙没有检测效果图:NG

四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V,50Hz,  耗电<1KVA


以上就是思普泰克光学筛选机检测方案,更多光学筛选机方案可咨询思普泰克官网http://www.sipotek.com/
