随着工业科技技术的稳步提升发展全自动智能生产设备以及机器视觉检测的普及在工业生产质量检测各类产品的外观尺寸自动化检测设备的地位逐渐起着十分重要的地位，机器视觉检测橡胶件外观尺寸设备又可称之为橡胶件光学六面品检机，主要原理就是利用工业相机模拟人工肉眼检测的各种产品的外观缺陷是否有破损、缺料、内孔堵塞、开裂、毛刺、焊点面积、气泡、凹坑等外观瑕疵问题，以及尺寸测量外径、内孔径、对边、对角、长度、高度、同心度。

接下来讲下橡胶件的视觉检测案例

一：检测内容及要求

检测工件面积：

               直径7.20*厚度2.70mm的柱形样件的外观检测

检测内容：

                1:底面正光检测

                2:顶面正光检测

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量200-280件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸：  10.5mm*28.1mm

型号:SP_T300

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机:1套,侧面背光

5:工业镜头: 1套FA工业镜头。

6:专业玻璃盘

7:电磁阀

8:减速机

9：振动柜

10:进料设备(振动盘,直振,控制器)。

二.1： 设备外观3D立体图

三：1 顶面检测方式

顶面检测良品分析图:OK

三：1 顶面检测方式

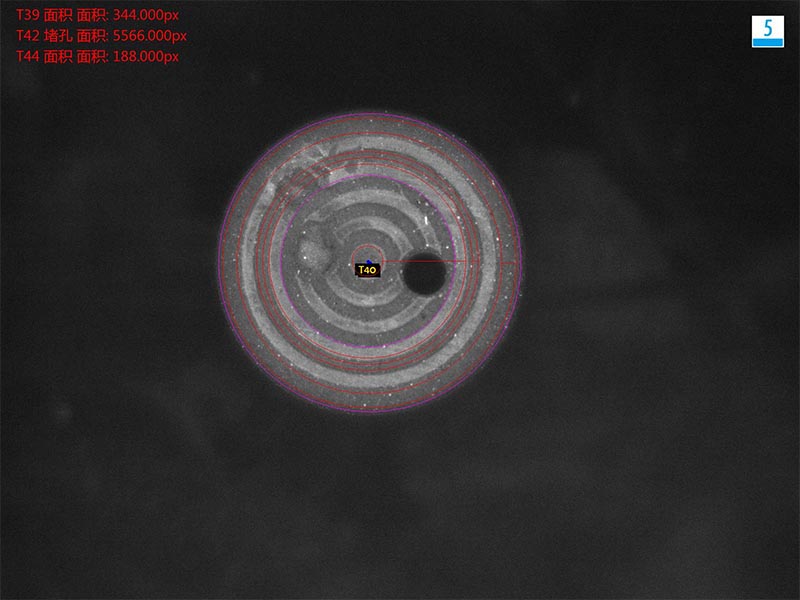

顶面检测不良分析图(堵孔):NG

三：1 顶面检测方式

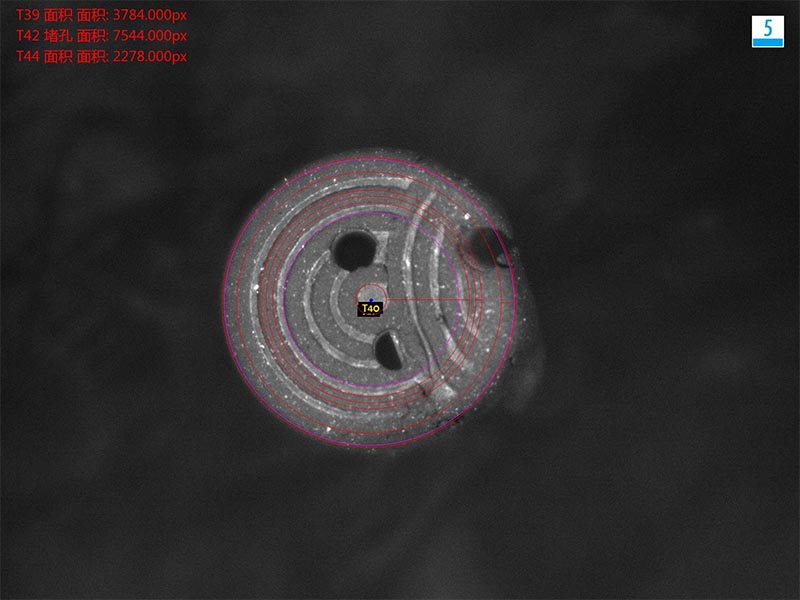

顶面检测不良分析图(破损):NG

三：2 底面检测方式

底面检测良品分析图:OK

三：2 底面检测方式

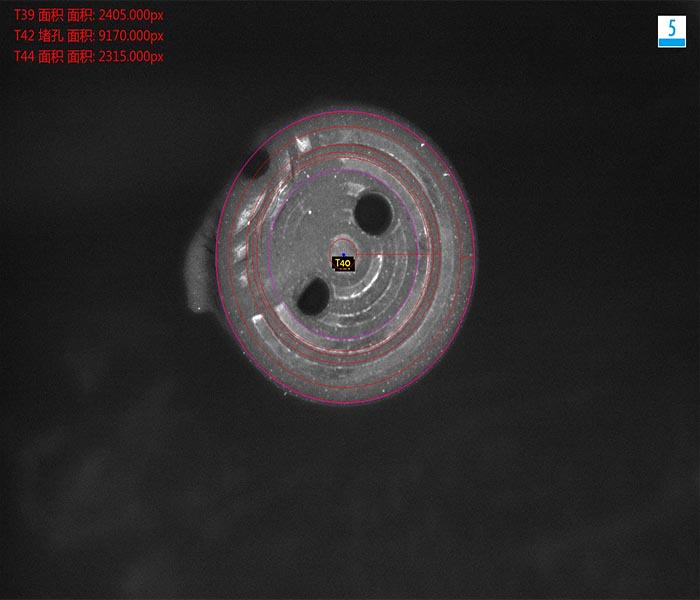

底面检测不良分析图(缺陷+堵孔):NG

三：1 顶面检测方式

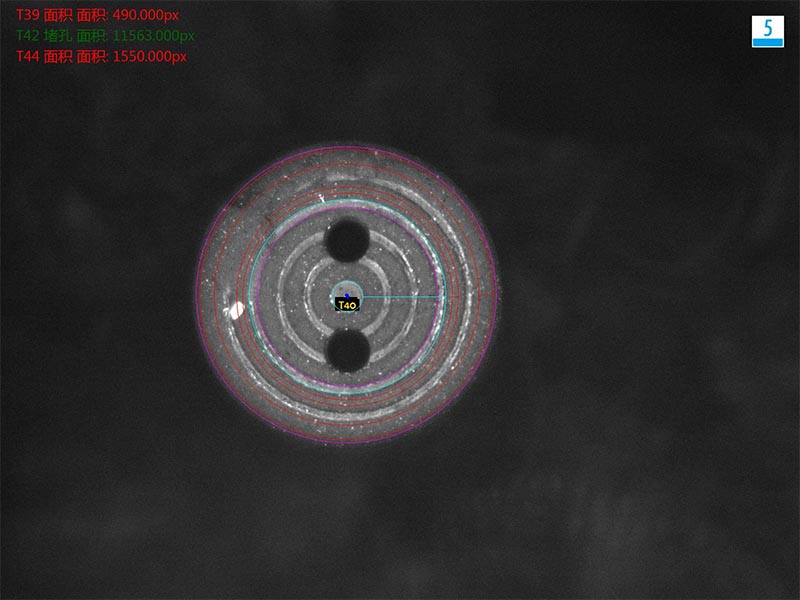

顶面检测不良分析图(缺陷):NG

三：1 顶面检测方式

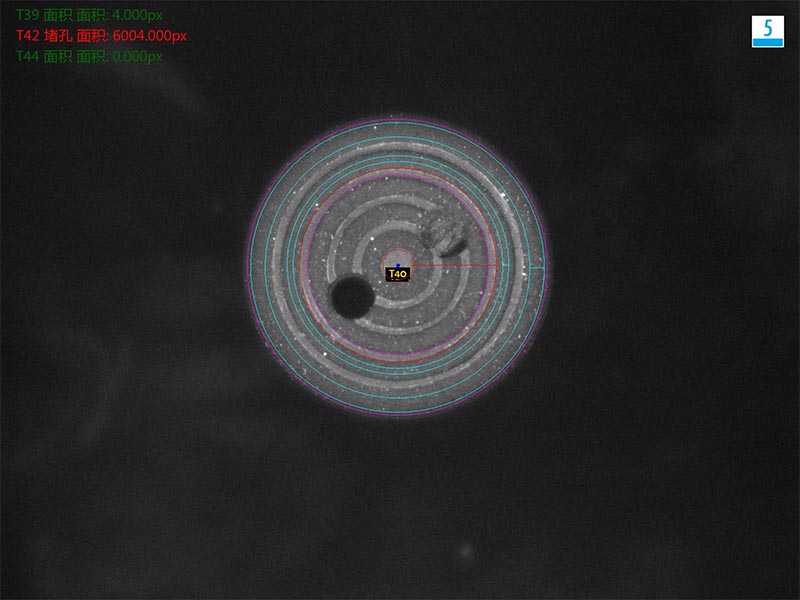

顶面检测不良分析图(堵孔):NG

设备放置的检测空间:  安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：        交流220V，50Hz，  耗电＜1KVA。
