机器视觉产线视觉检测系统,在线检测PCB板焊点有无。PCB线路板是重要的电子部件,是电子元器件的支撑体,是电子元器件电气相互连接的载体。它的质量对产品的性能起到直接的影响作用。PCB线路板行业就是一个以质量取胜的行业。外观质量检测是PCB检测工作非常重要的一部分,对精度、效率、速度等方面都有很高的要求。PCB 板外观缺陷检测主要分为两部分:焊点缺陷检测以及元器件检测,传统的检测采用人工检测方法,容易漏检、检测速度慢、检测时间长、成本高,现如今逐渐不在能够满足现代化生产检测需求。因此,设计一种高效精准搭载工业相机以取代人眼的机器视觉PCB检测系统,具有非常重要的现实意义。
接下来为大家介绍下PCB产线视觉系统在线检测焊点有无案例。
一:检测内容及要求
检测工件面积:
电子PCB板的焊点有无检测
检测内容:
1:顶部正光检测
注明:以上检测项目,均需要在影像下清晰可见才能检测
检测效率:每分钟检测数量120-200件(根据样件送料速度)。
分工段进行:按照检测内容细分检测步骤.

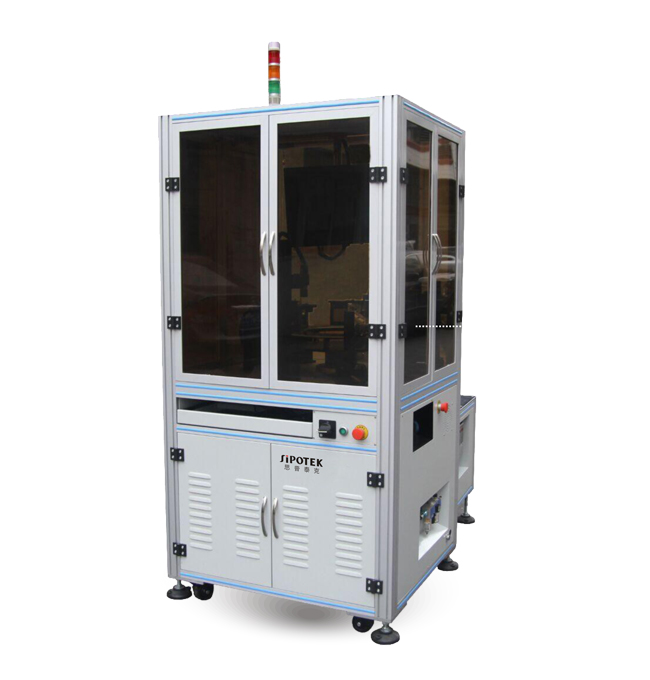

二: 设备组成及主要机构
整体构成:尺寸: 400*400*750 mm
1:思普泰克视觉检测软件
2:工业电脑
3:显示器 19寸
4:工业相机: 1套, 顶部
5:工业镜头: 1套FA工业镜头
6:专业XY检测平台
三:1 顶部检测方式
顶部检测样件原图:
三:1 顶部检测方式
顶部检测良品分析图:OK
四.系统安装要求:
设备放置的检测空间: 在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。
环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源: 交流220V,50Hz, 耗电<1KVA
