随着工业4.0的到来，工业科技技术的稳步提升发展全自动智能生产设备以及机器视觉检测的普及在工业生产质量检测各类产品的外观尺寸自动化检测设备的地位逐渐起着十分重要的地位，机器视觉是一种装备传感视觉仪器的检测设备，磁环机器视觉检测设备又可称之为磁环光学筛选品检机，主要原理就是利用光学检测来筛选检测各种产品的外观缺陷是否有破损、刮伤、缺角、异色、沾污、毛边、气泡、凹陷及短路等外观瑕疵问题，以及尺寸测量外径、内孔径、对边、对角、长度、高度、同心度。

接下来讲下磁环的视觉检测案例

一：检测内容及要求

检测工件面积：

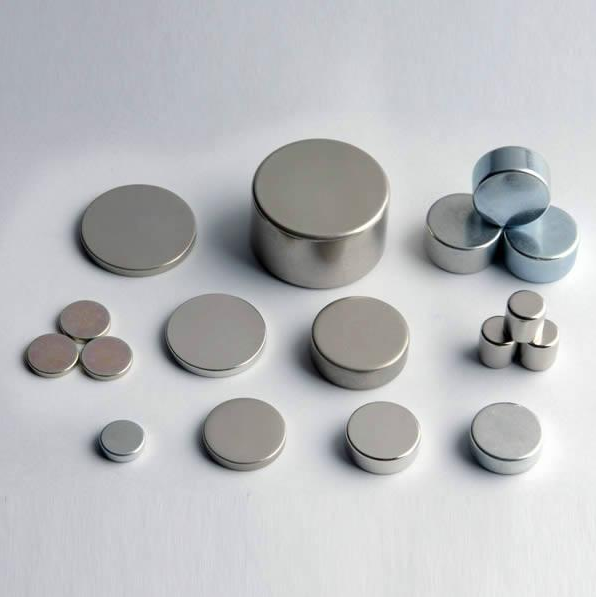

       样件的尺寸检测

检测内容：

             侧面背光检测尺寸

            注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量180~250件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸：  10.5mm*28.1mm

型号:SP_T300

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机:1套,侧面背光

5:工业镜头: 1套FA工业镜头。

6:专业玻璃盘

7:电磁阀

8:减速机

9：振动柜

10:进料设备(振动盘,直振,控制器)。

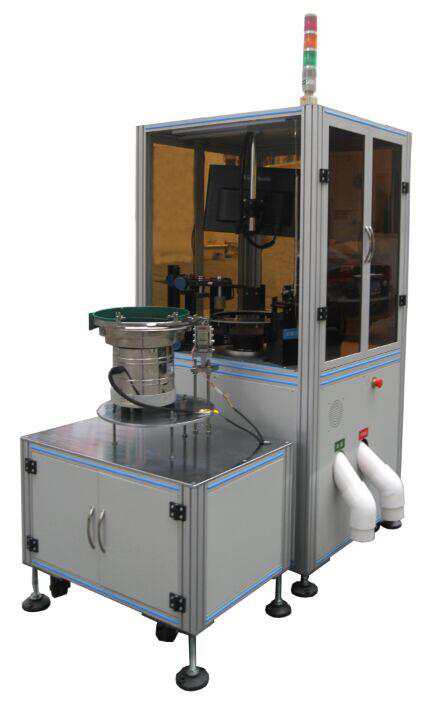

二.1： 设备外观3D立体图

三：1 侧部背光检测方式

三、样件测试图片:

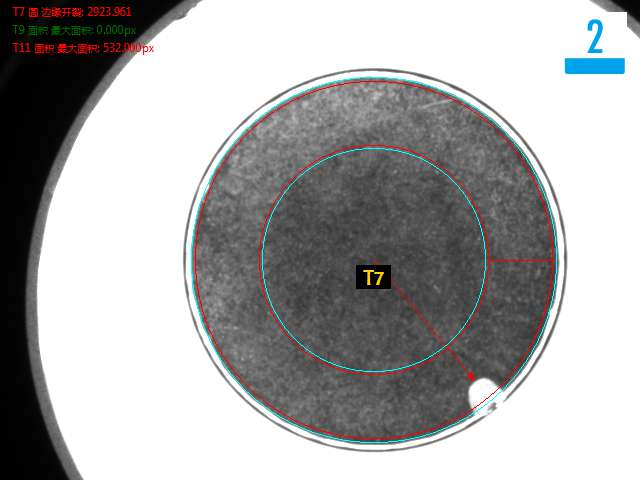

1. 底部正光检测良品分析图：OK

1.底部正光检测不良品分析图：NG          不良特征：端面缺口

2.底部360°环形检测良品分析图：OK

2.底部360°环形检测不良品分析图：NG          不良特征：砂眼

3.底部360°内环检测良品分析图：OK

3.底部360°内环检测不良品分析图：NG          不良特征：内径槽口缺料

3.底部360°内环检测不良品分析图：NG          不良特征：内径槽口缺料

4.顶部正光检测不良品分析图：NG          不良特征：裂纹
