变压器机器视觉检测方案

时间:2018-09-04


变压器机器视觉检测方案

一:检测内容及要求

检测工件面积:

               长度13mm的正方体样件的pin脚检测

检测内容:

               1:侧面检测样件脚翘

               2:反侧面检测另一边脚翘

                 3:底面检测边缘破损

注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率:每分钟检测数量80-150(根据样件送料速度)

分工段进行:按照检测内容细分检测步骤.

二: 设备组成及主要机构

整体构成:尺寸:  900*800*1850  mm

型号:SP_T300

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19

4:工业相机: 3侧面背光一个。反对面背光一个。底面正光一个

5:工业镜头: 2套远心定焦镜头、1FA工业镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:进料设备(皮带送料、皮带下料)

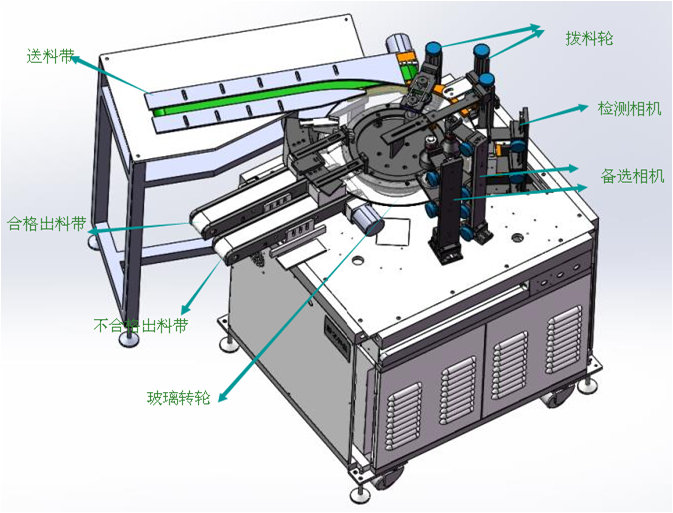

.1: 设备外观3D立体图

机器视觉检测设备

.2: 设备内部3D立体图

机器视觉检测设备

三:侧面检测方式

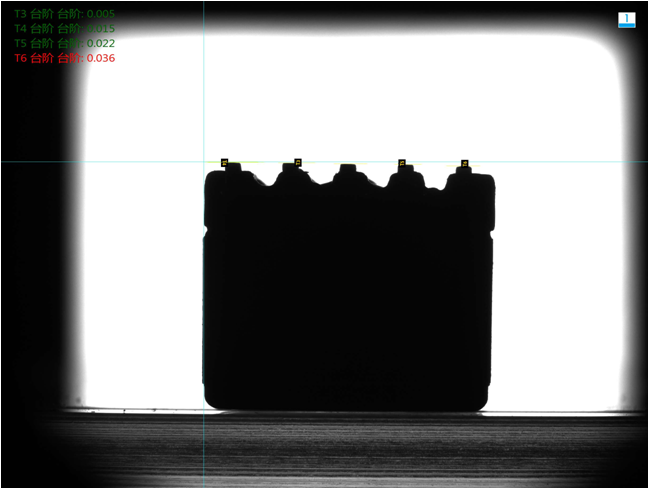

侧面检测良品分析图:OK

机器视觉检测方案

三:侧面检测方式

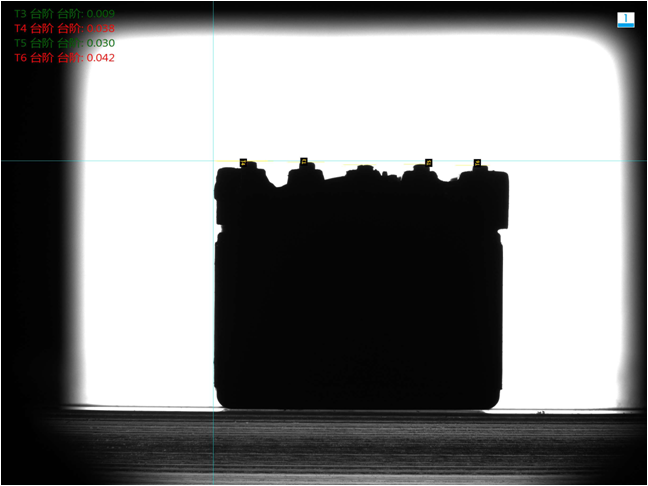

侧面检测轻微脚翘不良分析图:NG

机器视觉检测方案

三:侧面检测方式

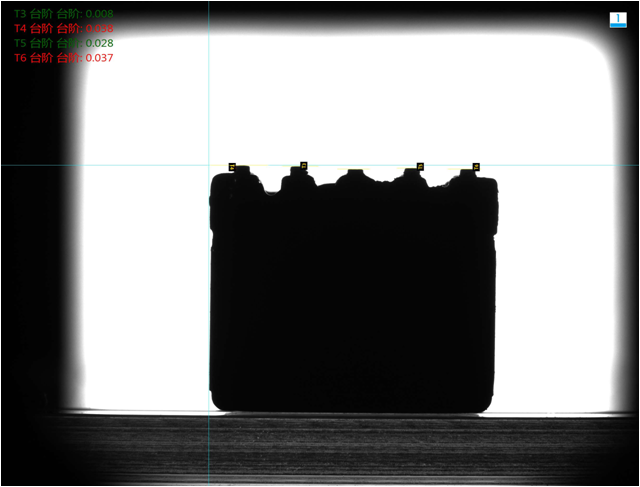

侧面检测严重不良分析图:NG


机器视觉检测方案

三:反侧面检测方式

反侧面检测良品分析图:OK

机器视觉检测方案

三:反侧面检测方式

反侧面检测轻微不良分析图:NG

机器视觉检测方案

三:反侧面检测方式

反侧面检测严重不良分析图:NG
机器视觉检测方案

3底面检测方式

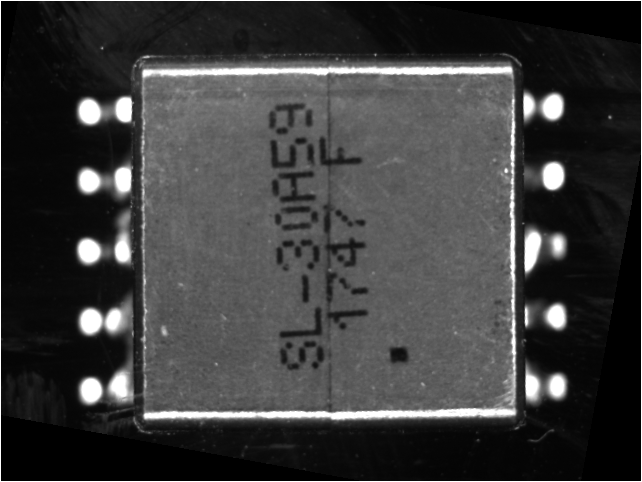

底面检测效果原图:
机器视觉检测方案

三:底面检测方式

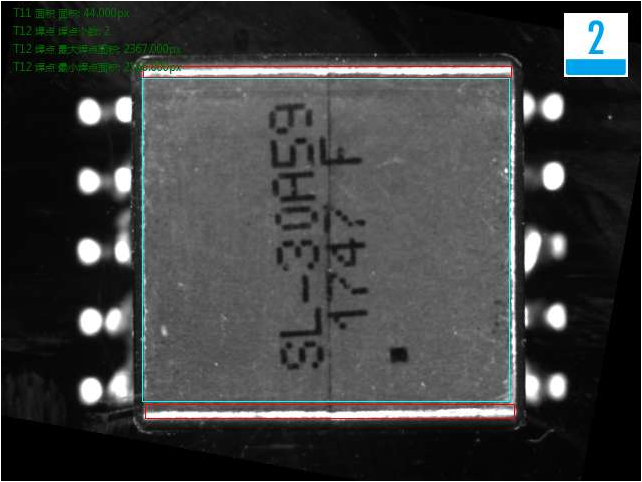

底面检测边缘破损不良分析图:NG

机器视觉检测方案

.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统,需要保证有足够的空间以安装设备。

环境温度: 0-50摄氏度;

空气湿度: 90% RH以下;

电子干扰: 为设备提供电子干扰较小的地方。

电源:     交流220V50Hz,  耗电<1KVA

以上就是变压器机器视觉检测方案,想要了解更多方案,欢迎拨打思普泰克咨询热线130 7781 9519
